物聯網云平臺，物聯網智慧云教學實驗平臺
2025-05-04 09:30 物聯網智慧云教學實驗平臺是基于物聯網、云計算和大數據技術構建的綜合性教學與實驗環境，旨在為高校、職業院校及培訓機構提供智能化、開放化的實踐教學解決方案。該平臺通過虛擬仿真、遠程實驗、設備互聯和數據可視化等功能，支持物聯網相關課程的教學、實驗和科研活動，助力培養具備物聯網技術實踐能力的復合型人才。
一、設備概述
智慧云教學實驗平臺是一款基礎教學實驗開發平臺，由1個通用平臺，多個系列硬件模塊，上位機教學資源軟件三部分組成，主要針對物聯網、電子信息、計算機等專業的單片機與傳感器、嵌入式接口技術、識別技術、無線通信技術、智能產品、人工智能等課程的教學實驗。
智慧云教學實驗平臺結構符合人體工學設計，由可分離式基座和網板組成。硬件模塊采用磁吸固定，探針連接傳輸信號，使用方便，易于拓展。場景引入式教學模式和豐富的教學資源，既可以針對單個模塊學習單個知識點，也可以使用多個模塊自由組合進行各知識點的綜合場景應用。
二、設備特點
傳感網應用開發實驗平臺
1)平臺能夠不同安全電壓等級的獨立電源輸出接口；
2)平臺支持“通訊”與“自動”兩種通信模式，并支持面板一鍵切換；
3)平臺具備實驗?zāi)K在線監測功能；
4)平臺支持多種課程實訓；
無線傳感網實訓室傳感網應用開發實訓套件物聯網云平臺
1）可在廣域網中通過PC、移動智能終端、智能網關等設備登錄此云平臺
2）具備項目管理功能，定制化的項目中心集中管理
3）支持物聯網項目的新建
4）支持物聯網云網關的配置，支持云網關的設備管理、編輯等功能
5）提供多種的項目案例配置默認地址，智能家居安居
三、通信模塊配置
1.ZigBee模塊
1)適用于2.4GHz、IEEE802.15.4.ZigBee和RF4CE應用；
2)支持ZigBee2007/ZigBee2007PRO協議；
3)可應用在2.4-GHzIEEE802.15.4系統、RF4CE控制系統、ZigBee系統；
2.NB-IoT模塊
1)內置Cortex-M3(32位），主頻支持32kHz到32MHz，64KFLASH,16KRAM,4K
5.EEPROM,24個通道；
2)支持頻段B8(900MHz),B5(850MHz)；
3)支持AT指令：3GPPTR45.820和其它AT擴展指令；
4)下載方式支持UART；
四、實驗底板配置
1.M3主控模塊
1)支持ISO國際標準化的485串行通信協議；
3)內置總線ESD保護：±16kVHBM；
4)多路IO驅動接口；
5)OLED液晶顯示
6)亞克力保護面板
2.傳感器類通用底板、多功能模塊類底板、通訊模塊類底板、執行模塊類底板
1)支持ISO國際標準化的485串行通信協議；
3)內置總線ESD保護：±16kVHBM；
4)多路IO驅動接口；
五、傳感器模塊配置
1.光敏傳感器模塊：
1）暗電流：0.2μA；
2）亮電流：4μA（Vdd=5V,10Lux,Rss=1kΩ），40μA(Vdd=5V,10Lux,Rss=1kΩ)；
2.可燃性氣體傳感器：
1）回路電壓±5V，加熱電壓最高直流24V;
2）對甲烷、乙烷、丙烷等可燃性氣體靈敏度高；
3.溫濕度傳感模塊：
1）工作電壓：3.3V或5V；
2）電容式傳感器測量相對濕度，帶隙傳感器測量溫度；
4.聲音傳感模塊：
1）靈敏度：-48~66dB；
2）頻響范圍：50~20kHz；
5.熱釋電紅外傳感器
1）工作電壓：3.3V或5V；
2）信號輸出信號電平：高3.3V/低0V；
6.火焰?zhèn)鞲心K
1）探測波長：700~1100nm；
2）信號輸出信號電平：高3.3V/低0V；
7.霍爾傳感模塊
1）磁感應檢測；
2）信號輸出信號電平：高3.3V/低0V；
8.壓電傳感模塊
1）振動敲擊檢測；
2）模擬量信號輸出；
9.位移感知模塊
1）16位陀螺儀檢測，加速度測量范圍±2，±4，±8，±16g；
2）IIC接口輸出；
10.熱電偶模塊
1）溫度測量范圍-30到300攝氏度；
2）模擬量輸出接口；
11.超聲波模塊
1）供電電壓5V，工作電流5.3mA；
2）探測范圍2cm-600cm
3）IO脈沖輸出；
12.大氣壓模塊
1）供電電壓3.3V，電流2.5mA；
2）測量范圍300-1100HPa
3）USART串口輸出；
13.紅外對射模塊
1）波長940nm，工作電流30mA；
2）信號輸出信號電平：高3.3V/低0V；
14.風速模塊
1）風速檢測范圍0-100KM/H；
2）輸出模擬量信號；
15.二氧化碳模塊
1）檢測范圍400-5000ppm；
2）供電電壓5V；
3）輸出接口串口輸出
16.稱重模塊
1）檢測范圍0-5kg，供電電壓3.3V；
2）通信接口IO；
17.空氣質量模塊
1）最小檢測0.8微米，電流20mA，供電電壓5V；
2）通信接口UART；
18.開關量傳感模塊
輸出信號是開關量的傳感器組合，用于熱釋電紅外、火焰、聲音等傳感實驗。
19.信號輸出模塊
1）具備1路12-bitDAC輸出，采樣率最高3.2Msps，輸出電壓3.3V；
2）通信接口IIC
20.數字量傳感器模塊
1）具備1路12-bitADC外部檢測，檢測電壓范圍0-2.5V，基準源2.5V
2）通信接口IIC
六、執行模塊配置
1.繼電器模塊
1）5V驅動，輸出30V 10A
2）IO直接驅動
2.步進電機模塊
1）5線4相步進電機，型號28BYJ-48
2）驅動采用ULN2003驅動
3.直流電機模塊
1）PWM占空比驅動
2）可實現正反轉、無極調速功能
4.風扇模塊
1）5V驅動，驅動電流0-50mA
七、實驗平臺配置
1.物聯網網關
1）Ethernet接口：網關內部集成了10/100自適應以太網，可直接實現LAN口及WAN口功能，每一個完整的收發器通過網口變壓器連接到網口，遵循IEEE802.3和IEEE802.3u規范。
2）WIFI：a.符合IEEE802.11b/g/n標準；
3）支持ZigBee2007/ZigBee2007PRO協議；
4）支持485串行通信接口

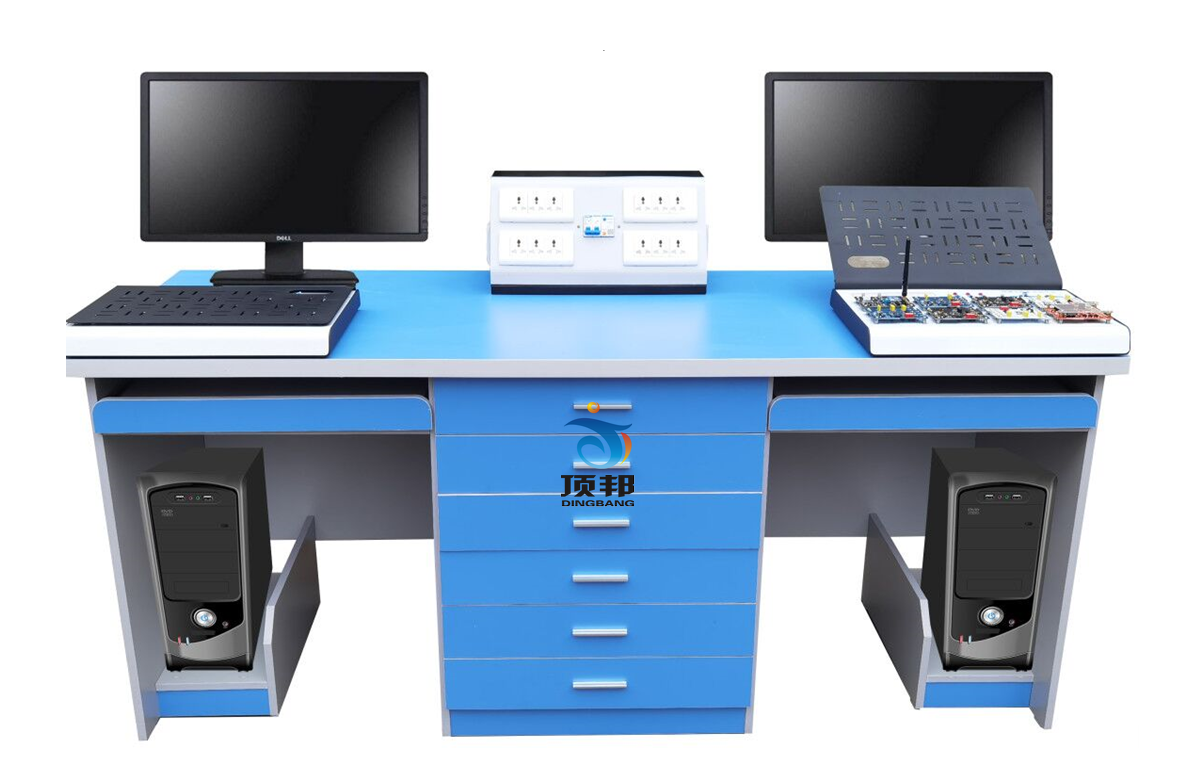

2.移動實訓臺
1)可置于普通桌面上，靈活快速搭建物聯網實訓環境；
2)配置網孔面板，可從正面、背面靈活安裝各類物聯網設備
3)電源輸入：220V；
4)強電供電支持6組，220V3孔插座；帶電涌保護功能，有SPD指示燈
5)弱電供電支持2組，每組不少于三種不同輸出電壓。
6)網絡接口：支持1個WAN口和4個LAN口；
3.報警燈
1）發光材料：LED燈泡
2）LED照明燈繼電器模塊
1）兩路控制繼電器
2）繼電器規格為7A-240VAC；10A-24VDC；10A-110VAC
5.應用開發配件包含線材、仿真器、接口轉換器等配件
