| 機床型號 | DB-CKS400 | |
| 床身上最大工件回轉直徑 | 400mm | |
| 最大工件長度（頂尖距） | 550mm | |
|
最大工件 加工直徑 |
軸類 | 180mm |
| 盤類 | 360mm | |
| 最大工件加工長度 | 500mm | |
| 主軸頭形式及錐孔 | ISO A2–5 MT6 | |
| 主軸通孔直徑 | Φ56mm | |
| 主軸轉速 | 50～3500rpm 無級 | |
| 主軸功率 | 5.5KW | |
| 快速移動速度 X/Z軸 | X軸24m/min，Z軸24m/min | |
| 拖板最大行程 X/Z軸 | X軸265mm，Z軸540mm | |
| 刀架形式及裝刀數 | 臥式：6工位電動刀架 | |
| 刀桿截面尺寸 | 外圓刀桿：25×25 mm;鏜刀桿直徑Φ32mm/Φ40mm | |
| 定位精度 X/Z軸 | ≤0.01/0.01mm | |
| 重復定位精度 X/Z軸 | ≤0.007mm，（Z）0.008mm | |
| 工件加工精度 | IT6～ IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 頂尖套簡內孔錐度 | 莫氏4號 | |
| 頂尖套筒最大移動量 | 60mm | |
| 外形尺寸 | 1800mm ×1000mm×1400 mm | |
| 機床凈重量 | 1800KG | |

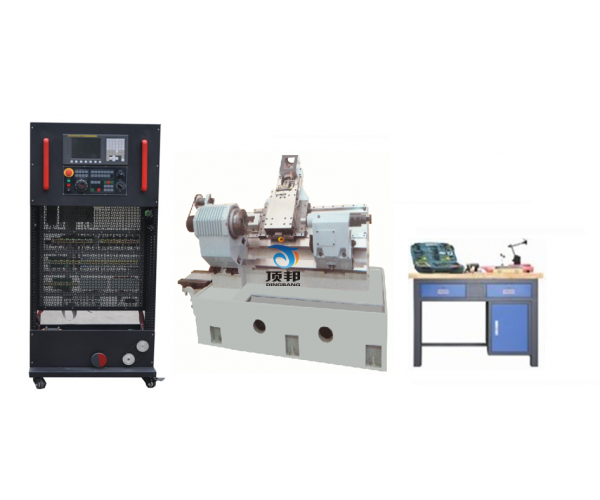

| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 | 備注 |
| 1 | 機床實訓柜 | 800mm×600mm×1800mm | 1套 | |
| 2 | 斜床身車床 | 高速CK400型 | 1臺 | |
| 3 | 操作臺 | 1200mm×600mm×780mm | 1套 | |
| 4 | 數控系統 | 發那科FANUC 0i TF | 1臺 | |
| 5 | 變頻器 | 英威騰5.5kw | 1臺 | |
| 6 | 伺服驅動 | 發那科SVM20i | 2套 | |
| 7 | 伺服電機 | 發那科βis8/3000 | 2臺 | |
| 8 | 電動刀架 | 六工位臥式 | 1臺 | |
| 9 | 電子手輪 | 手搖脈沖發生器 | 1只 | |
| 10 | 光電編碼器 | HTF6015-C-1024BM/5L | 1只 | |
| 11 | 主軸電機 | 5.5KW | 1臺 | |
| 12 | 電器元件 | 漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等 | 1套 | |
| 13 | 電腦 | 主流品牌配置 | 1臺 | 用戶自配 |
| 14 | 型材電腦桌 | 外形尺寸：600mm×560mm×1100mm | 1張 |
| 序號 | 類別 | 名稱 | 型號、規格 | 數量 | 備注 | |
| 1 | 工具 | 剝線鉗 | 鴨嘴式 | 1把 | ||
| 2 | 斜口鉗 | 5寸，橡塑柄 | 1把 | |||
| 3 | 尖嘴鉗 | 5寸，橡塑柄 | 1把 | |||
| 4 | 剪刀 | 民用型 | 1把 | |||
| 5 | 鑷子 | 尖嘴式 | 1把 | |||
| 6 | 套筒扳手 | 專用 | 1套 | |||
| 7 | 鉤形扳手 | 月牙扳手 | 2把 | |||
| 8 | 刀架扳手 | 1個 | ||||
| 9 | 卡盤扳手 | 1個 | ||||
| 10 | 活動扳手 | 6″ | 1把 | |||
| 11 | 開口扳手 | 8×10 | 2把 | |||
| 12 | 開口扳手 | 12×14 | 2把 | |||
| 13 | 內六角扳手 | 1套 | ||||
| 14 | 十字螺絲刀 | 3×50、6×250 | 各1把 | |||
| 15 | 一字螺絲刀 | 2.5×75、6×80 | 各1把 | |||
| 16 | 試電筆 | 氖管式 | 1把 | |||
| 17 | 萬用表 | 數字表，三位半顯示，有電阻、電容、電壓、電流測量功能。 | 1只 | |||
| 18 | 電烙鐵 | 40W | 1把 | 內熱式 | ||
| 19 | 烙鐵架 | 1個 | ||||
| 20 | 吸錫器 | 鋁塑吸錫器 | 1把 | |||
| 21 | 焊錫 | 1卷 | ||||
| 22 | 橡皮錘 | 750g | 1把 | |||
| 23 | 鐵榔頭 | 木柄圓頭錘 | 1把 | |||
| 24 | 三爪拉馬 | 4寸 | 1套 | |||
| 25 | 小圓銼 | 1把 | ||||
| 26 | 平銼 | 200mm | 1把 | |||
| 27 | 百分表觸頭 | 1個 | 定制 | |||
| 28 | 拆卸軸承工具 | 1套 | 定制 | |||
| 29 | 紫銅棒 | 一頭φ18一頭φ14×200mm | 1根 | 定制 | ||
| 30 | 拔銷器 | 1套 | 定制 | |||
| 31 | 量具 | 普通游標卡尺 |
量程：300mm 精度：0.02mm |
1把 | ||
| 32 | 深度游標卡尺 |
量程：200mm 精度：0.02mm |
1把 | |||
| 33 | 千分尺 | 測量范圍：0～25mm | 1把 | |||
| 34 | 杠桿式百分表 |
量程：0.8mm 分度值：0.01mm |
1個 | |||
| 35 | 小磁性表座 | 1個 | ||||
| 36 | 百分表 | 分度值：0.01mm | 1個 | |||
| 37 | 大磁性表座 | 1個 | ||||
| 38 | 直角尺 | 200mm×130mm×12.5mm | 1把 | |||
| 39 | 主軸芯棒 | 莫氏6號，長度350mm | 1個 | |||
| 40 | 機床附件 | 頂尖 | 莫氏4 | 2個 | ||
| 41 | 電氣控制電路圖 | 含故障點 | 1份 | |||
| 42 | 變頻器說明書 | 1本 | ||||
| 43 | 用戶手冊 | FANUC 0I –D | 3本 | |||
| 44 | 維修手冊 | FANUC 0I –D | 1本 | |||
| 45 | 參數說明 | FANUC 0I –D | 1本 | |||
| 46 | 實驗指導書 | 1本 | ||||
| 47 | 智能考核系統模塊 | 含軟件與硬件 | 1套 | |||
