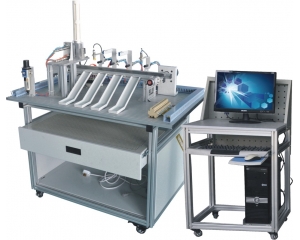

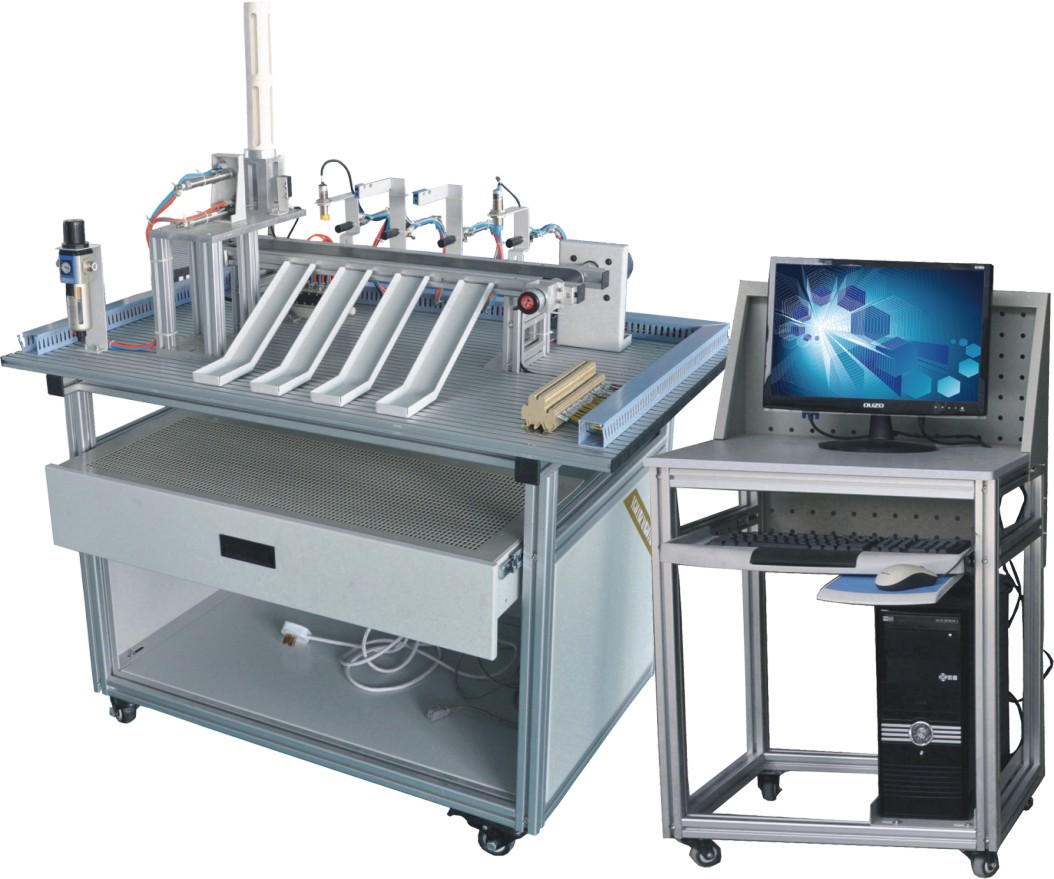

DBGJ-82D 材料分揀實訓裝置

一、概 述
 材料分揀實訓裝置是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。基于多種傳感器的檢測及旋轉編碼器的精確定位，實現對不同材質、不同顏色物體的分揀。裝置采用全開放式布局且具有設故排故單元，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。
二、特點
1. 材料分揀裝置由底板、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和汽缸組成；物料傳送部分由電機和同步傳送帶組成。
   2.電氣控制由三相交流電機及減速器、電磁閥、氣缸、旋轉編碼盤、旋轉電磁鐵、光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器、磁性傳感器等組成。
   3.通過傳感器信號采集，對交流電機、電磁閥、旋轉電磁鐵進行較復雜的開關量控制、位置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
三、技術參數
1. 輸入電源：三相四線～380V±10%  50Hz
2. 氣源：0.2Mpa～0.55Mpa
3. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
4. 裝置容量：＜0.5kVA
5. 外形尺寸：1000mm×640mm×1200mm
四、裝置組成
1. 氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成。
2. 物料傳送部分由三相交流電機及減速器和同步傳送帶組成。
3. 傳感器部分由顏色傳感器、電容式傳感器、光電傳感器、電感式傳感器等器件。
4. 位控部分由旋轉編碼器、三相交流電機及減速器組成。
五、實訓項目
1. 三向交流電機正反轉控制
2. 物料分揀系統的調試
3. 氣動控制技術應用
4. 傳感器技術應用
5. 電磁鐵技術應用
6. 分揀出金屬與非金屬
7. 分揀出黑色與白色塊
8. 分揀鐵質工件到任一料槽
9. 分揀鋁質工件到任一料槽
10. 分揀金屬工件到任一料槽
11. 分揀非金屬工件到任一料槽
12. 故障檢測與維修
六 、配置清單
