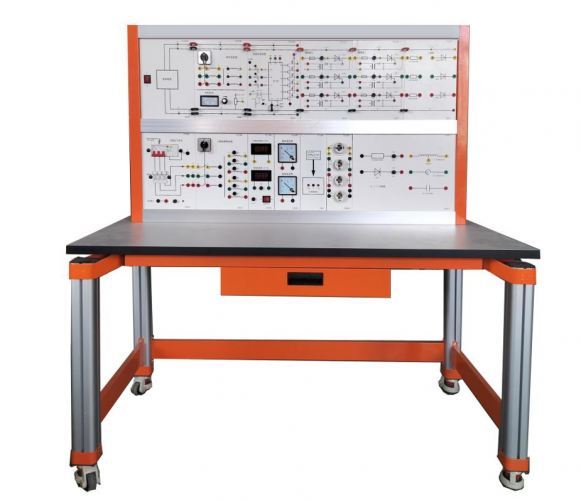

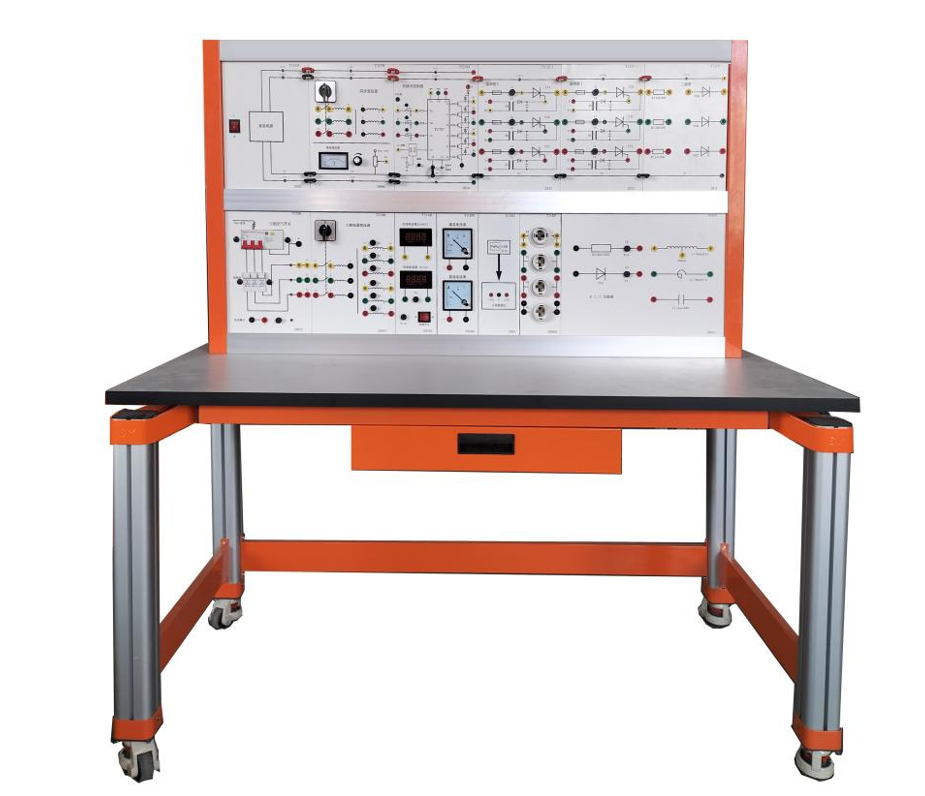

DB-780F 電力電子技師實訓考核裝置

一、產品概述
電力電子技師實訓考核裝置為滿足學校對技師和高級維修電工的培訓及技能考核而設計，能反映電力電子實訓技術的發展對工廠企業應用的及時性和先進性，結合上�？茖W(xué)技術出版社出版的《職業技能鑒定培訓教材維修電工高級》中相關內容及要求，以科學的手段對相關工種技術工人進行實訓、考核、鑒定；其同時也適合各大中專院校開設的《電力電子學》、《變流技術》等課程學生實驗、實訓的電力電子實驗室設備。
二、產品特點
1. 電力電子技師實訓考核裝置的控制屏采用框架式結構，實訓考核組件可以自由結合，通用性強，增加核心部件即可擴展新課題的實訓。
2. 電力電子技師實訓考核裝置采用德國流行的實訓考核裝置結構、技術和方法，合理科學，實訓從簡到難，循序漸進的原則，注重學員對電力電子線路細節分析及實際運用。
3. 電力電子技師實訓考核裝置保護功能完善、工藝先進、造型大方。
三、技術性能
1.輸入電源: 三相四線(或三相五線)～380V±10% 50Hz
2.工作環境: 溫度-10℃～+40℃　相對濕度＜85%（25℃）海撥＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：140cm×70cm×150cm
四、設備配置構成與配備
(一)實訓桌:1400x700MM，鋁木結構。
實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
(二)掛箱支架:長1400MM，上下二層，內有滑槽。
(三)實訓模塊配置:三相電源變壓器、同步變壓器模塊、雙脈沖控制器、晶閘管Ⅰ、晶閘管Ⅱ、二極管板、負載板（電阻，電容，電感）、三相整流電路、燈泡負載板，交流電壓表，交流電流表模塊，直流電壓表，直流電流表等。
(四)附件:電源插座掛板1塊、安全導線30根、標準導線30根、短接橋10只、數字萬用表1只。
五、實訓項目
1、三相半波可控整流電路(電感性負載)
2、三相橋式半控整流電路(電阻性負載)
3、三相橋式半控整流電路(電感性負載)
4、三相橋式全控整流電路(電阻性負載)
5、三相橋式全控整流電路(大電感性負載)
