主頁 > 產品介紹 > 氣動實驗臺 > 氣動PLC控制實驗系統 2025-09-11

[規格型號]：	QPC-08A
[產品名稱]：	氣動PLC控制實驗系統
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

QPC-08A 氣動PLC控制實驗系統

一、概述
氣動PLC-08A實驗系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。同時柜式鋁槽結構氣動PLC控制實驗臺是我公司在插孔式木桌實驗臺上的一種創新，它比木桌更加適合現代化教學要求，能夠方便的組建回路，完成各種實驗，整體結構更加美觀。
該系統適應于理工科及大專院校、中專院校、職業學校中機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程序控制的功能，控制原理及編程技巧等。

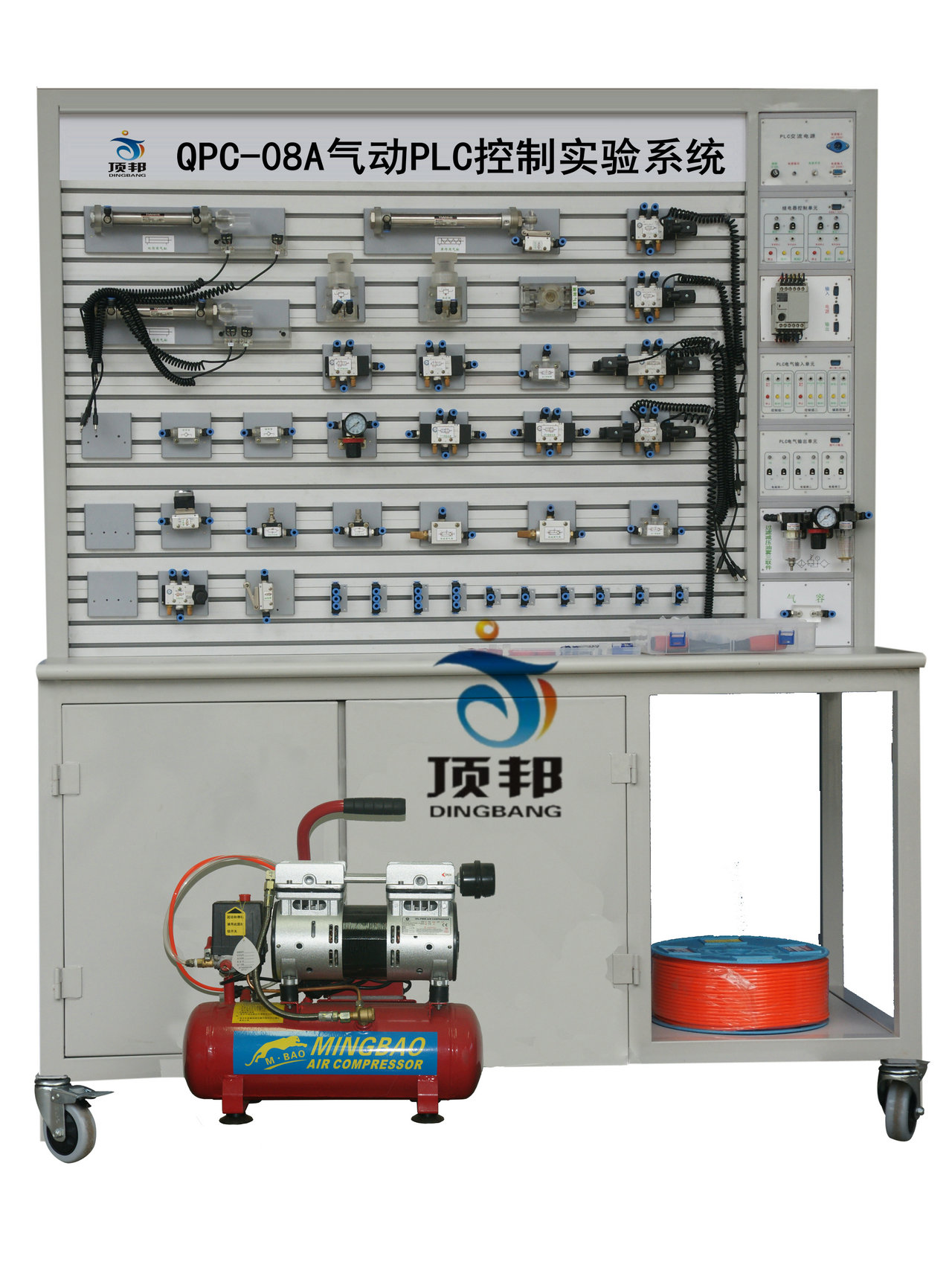

氣動PLC控制實驗系統

二、基本結構及技術參數：
QPC-08A型氣動PLC控制實驗臺主要由實驗工作臺、電氣控制器件、氣動元器件、氣源、工具附件等部分組成：
一）實驗臺工作臺
本實驗臺實驗工作臺面，采用了工業控制常用的“T”型鋁型材材料，為氣動元件在工作面的安裝定位提供了極大的方便。并且提供了：1、金屬彈性卡座 2、“T”型專用螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供極大方便。
本實驗臺實驗臺架，采用了鋼質結構，整體焊接，表面噴塑。堅固耐用。
實驗臺的外形尺寸：高1800mm×寬1500mm×厚630mm
二）電氣控制器件
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌。可任意組合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊、氣容模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。
電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
PLC可編程控制器：采用了FP-XL14主機，（繼電器輸出方式）。
輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。

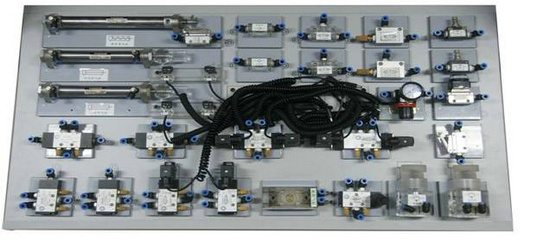

三）氣動元器件

本實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸.....等常用的氣動元件。（具體配置詳見清單）
四）氣源：
采用的內置式雙頭靜音空氣壓縮機，主機采用高速電機，全封閉消聲防塵結構。具有低噪音，無振動，壽命長，易維護等優點。
電源：AC 220V 50HZ
電機功率：2×175w 轉速：2880r/min
氣罐容量：18Ｌ氣罐壓力：1Mpa
氣罐重量：19Kg

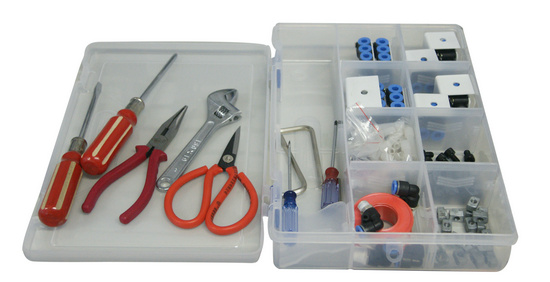

五）工具附件
采用了菲力格 F-300專用工具配件盒。具體配置詳見清單

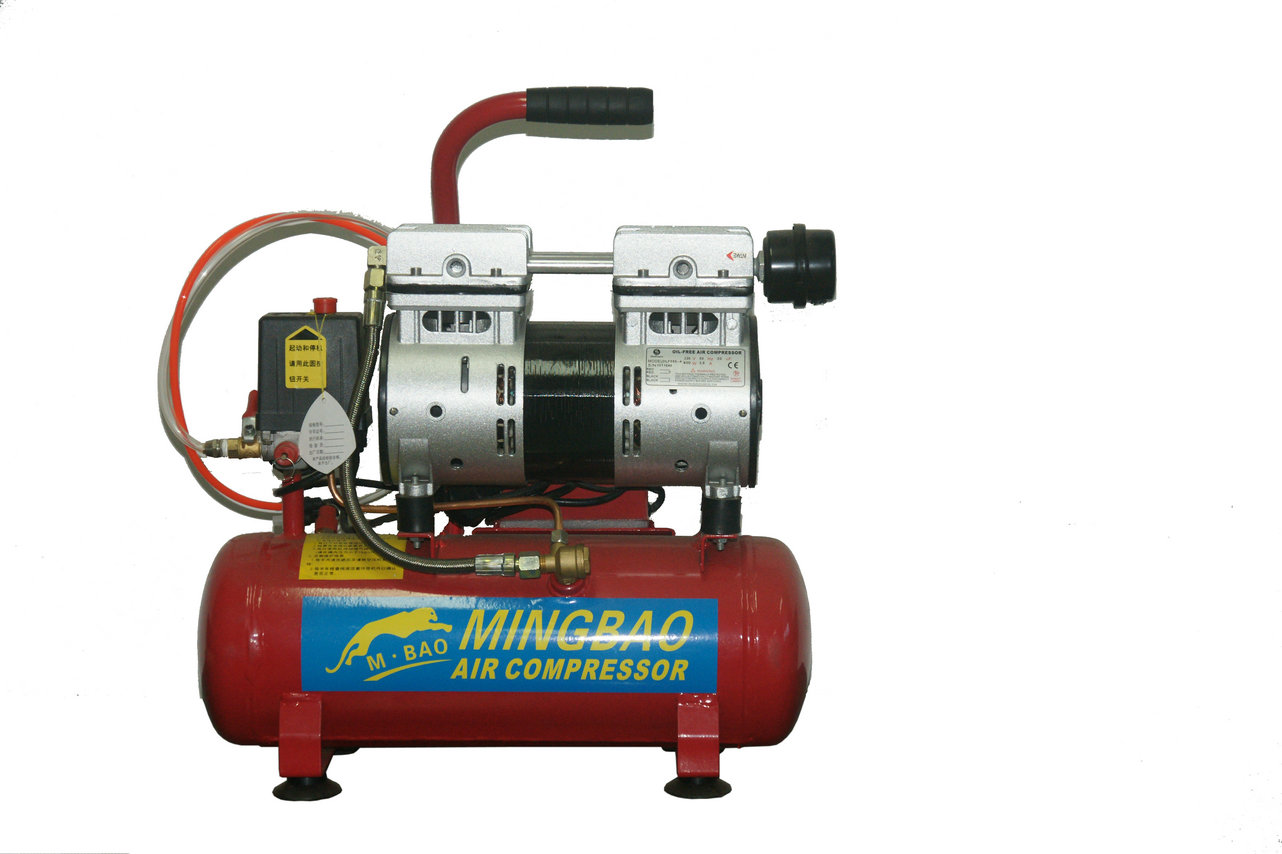

空氣壓縮機

三、主要特點：
1．電源：國家標準供電電源—AC220V/50HZ，帶短路保護、漏電保護、過載保護等功能
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.氣動元件均配有鋁合金過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
4.使用環境要求：防潮、防塵環境
5.電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
5.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
6．安裝、培訓：該設備需要現場安裝調試，培訓使用方法、注意事項及如何保養。
四、氣動基本實驗回路
本系統要求可開設壓力控制回路、方向控制回路、速度控制回路、位置控制回路、延時控制回路等五大類氣動組合回路實驗。

1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回

QPC-08A氣動PLC控制實驗臺配置清單

序號	分類	項目	型號規格	數量	備注
1	氣源	靜音空氣壓縮機	MB-550W-9	1只	220V 550W 110L/min 0.75Mpa
2	氣源	氣管	PU氣管6×4	1卷	100米
3	實驗臺	08A型鋼質實驗臺		1臺
4		三聯件	AC2000三聯件	1只	裝在臺上
5		氣容		1只	裝在臺上
6		元件固定配置板		1塊
7	鋁底板彈性卡裝組合元件	單作用缸	QGX25×100	1只	帶Φ35撞塊
8		雙作用缸	QGX25×100	2只	帶Φ26撞塊
9		微動行程開關（含連接電纜插頭）		4只	裝在雙作用缸上--安裝孔下移4mm
10		旋轉氣缸		1只	頂邦透明元件
11		單向節流閥	JSC601	7只	裝在各種氣缸體上
12		減壓閥（帶壓力表）	AR2000	1只
13		二位五通手動換向閥	4H210-08	1只
14		二位二通單電磁換向閥-配連接線	2V025-08、DC24V	1只
15		二位三通單電磁換向閥-配連接線	3V210-08、DC24V	1只
16		二位五通單電磁換向閥-配連接線	4V210-08、DC24V	2只
17		二位五通雙電磁換向閥-配連接線	4V220-08、DC24V	1只	DY
18		三位五通雙電磁換向閥-配連接線	4V230-08、DC24V	1只
19		二位五通單氣控換向閥	4A210-08	2只
20		二位五通雙氣控換向閥	4A220-08	2只
21		順序閥	KPSA-8	1只	頂邦透明元件
22		按鈕行程閥	MOV-3A	1只	不帶鎖(或帶鎖改裝)
23		或門型梭閥	KS-L8	2只	頂邦透明元件（標簽位置）
24		快速排氣閥	KP-L8	2只
25		單向閥	KA-L8	2只	頂邦透明元件
26		單向節流閥	RE-02	2只
27		機控行程閥	MOV-2	2只	配件盒內1只另1只改為垂直方向
28		氣壓自動開關	0.5-1.0MPa	1只	壓差調節0.2-0.4MPa
29		雙齒輪齒條同步機構		1付	頂邦設計，氣動實驗附件
30	電器控制	PLC直流電源單元（DC：24V）		1只	裝在臺上AC:220V/DC:24V
31		PLC編程器控制單元	可根據用戶要求配置	1只	裝在臺上，標配:松下FP-X L14
32		PLC電器輸入單元		1只	裝在臺上
33		PLC電器輸出單元		1只	裝在臺上輸出:DC24V
34		繼電器控制輸出單元		1只	裝在臺上輸出:DC24V
35		單元電器連接電纜		4條	其中電源連接2條
36		220V電源線		1條
37		墻壁插座	四位250V、10A	1只
38		PLC編程通訊電纜	可根據用戶要求配置	1條	標配:松下AFC8513
39	資料	實驗指導書		2冊
40	資料	編程軟件光盤	編程軟件及程序	1碟
41	工具配件盒	專用工具配件盒	300×200×62 mm	1個	菲力格F-300
		螺絲刀6×100(一字、十字),3×80 (一字、十字)、氣管助拔器活動扳手150×19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀		各一把
		內六角螺絲M6×15=20只 M6×25=20只、鋁槽T形螺母 30只皮管定位壓板4只、 Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只塑料氣孔塞頭25只、生料帶1個、保險絲2.5A 5只 Y型減徑三通Ø8-2×Ø6 1只（氣泵上）、氣泵電源開關 1只微動行程開關（配件）2只、601-Ø6、602-Ø6彎接頭各2只		1套

友情提示：

1、貨品驗收：閣下收貨時請檢查氣動PLC控制實驗系統的貨品外觀，核實氣動PLC控制實驗系統的數量及配件，拒收處于受損狀態的氣動PLC控制實驗系統；

2、質保：頂邦將為閣下提供氣動PLC控制實驗系統產品說明書內的質保條件和質保期，在質保范圍內提供對氣動PLC控制實驗系統的免費維修，超出條件承諾時提供對氣動PLC控制實驗系統的有償維修；

3、退換貨：閣下單方面原因導致的氣動PLC控制實驗系統選型錯誤或氣動PLC控制實驗系統購買數量錯誤，造成氣動PLC控制實驗系統的退換貨要求，將不被接受；

4、貨期：氣動PLC控制實驗系統的發貨期為參考值，如您需要了解氣動PLC控制實驗系統的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對氣動PLC控制實驗系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關氣動PLC控制實驗系統的咨詢。
