YQPC-T 鋁槽式鐵桌液壓氣動PLC控制實驗臺

一、概述
YQPC-T液壓氣動PLC綜合控制實驗室是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制。可以讓學生直觀感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。
同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

二、YQPC-T的基本結構與組成
YQPC-T液壓氣動PLC控制實驗臺，從可靠性、先進性、成熟性、易用性、安全保障與可管理性等多方面考慮，進行了人性化的精心設計。
YQPC-T液壓氣動PLC控制實驗臺（氣動部分）分為氣動元件及回路安裝區、電器控制模塊安裝區、元件存儲柜。
液壓面主要包括：梯形雙立面實驗臺、透明液壓元件（20多種）、電器控制模塊、實驗專用泵站、元件固定配置板、桌面滴油槽、元件拆裝油盤、工具及附件等。
氣動面主要包括：梯形雙立面實驗臺、鐵質實驗桌、氣動元件（20多種）、電器控制模塊（5只）、空氣壓縮機、元件固定配置板、工具及附件等。
本實驗設備采用了多功能一體化鋼桌結構，整體焊接，表面噴塑，堅固耐用。鋼桌采用了雙面對稱結構，設計有元件存儲柜，工具資料抽屜，氣泵架位，電腦架位，可以附配電腦鍵盤抽屜。實驗臺采用了梯形雙立面結構，上面有氣動元件回路安裝區，電器控制模塊安裝區。合理的實現了空間與功能的自由組合。它可以針對客戶的不同需求實行不同的配置，以及為今后的升級擴展提供了平臺。
實驗桌包裝尺寸：1630mm×1130mm×930mm 外形尺寸：1500mm×1000mm×820mm 毛重量：250Kg
實驗臺包裝尺寸：1230mm×670mm×1000mm 外形尺寸：1140mm×600mm× 920mm 毛重量：54Kg
液壓泵站包裝尺寸：600mm×450mm×390mm 外形尺寸：530mm×320mm×400mm 毛重量：40Kg
氣泵包裝尺寸：525mm×235mm×545mm 外形尺寸：480mm×230mm×500mm 毛重量：20Kg

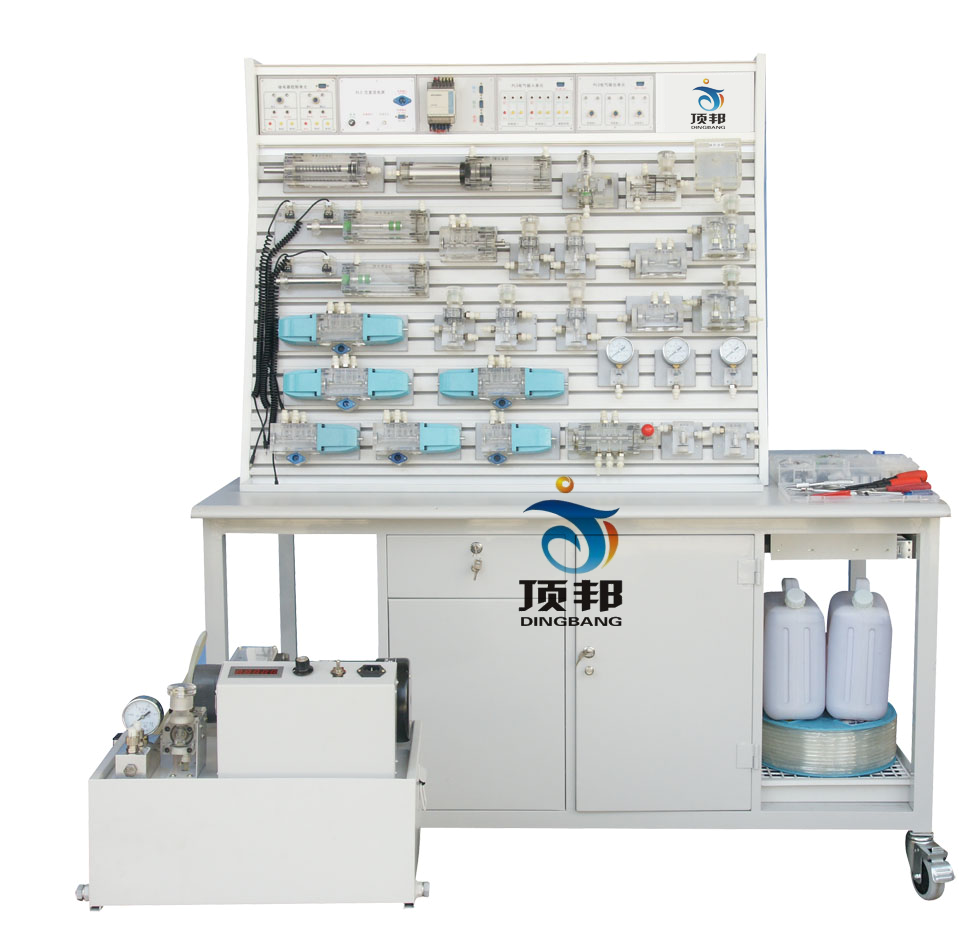

YQPC-T液壓面如圖所示：

本產品的配有三塊液壓元件固定配置板。每塊元件固定配置板上設計有液壓元件及元件底板位置輪廓圖及液壓元件名稱。各種透明液壓元件（如油缸、閥、壓力表、壓力繼電器等等）均安放在元件固定配置板上的固定位置。防止元件缺失，便于實驗設備的管理。
在元件配置板上的每個元件底板相應位置有四只Φ11mm的孔與一只Φ5mm的固定安裝孔，用于嵌入元件底板上的四個卡腳，及運輸時通過固定安裝孔用螺絲將各液壓元件及元件底板鎖緊在元件配置板上，防止移動。
由于液壓元件底板上安放了多只液壓元件，比較沉重。使用時，應注意元件固定配置板拉到底時脫落。

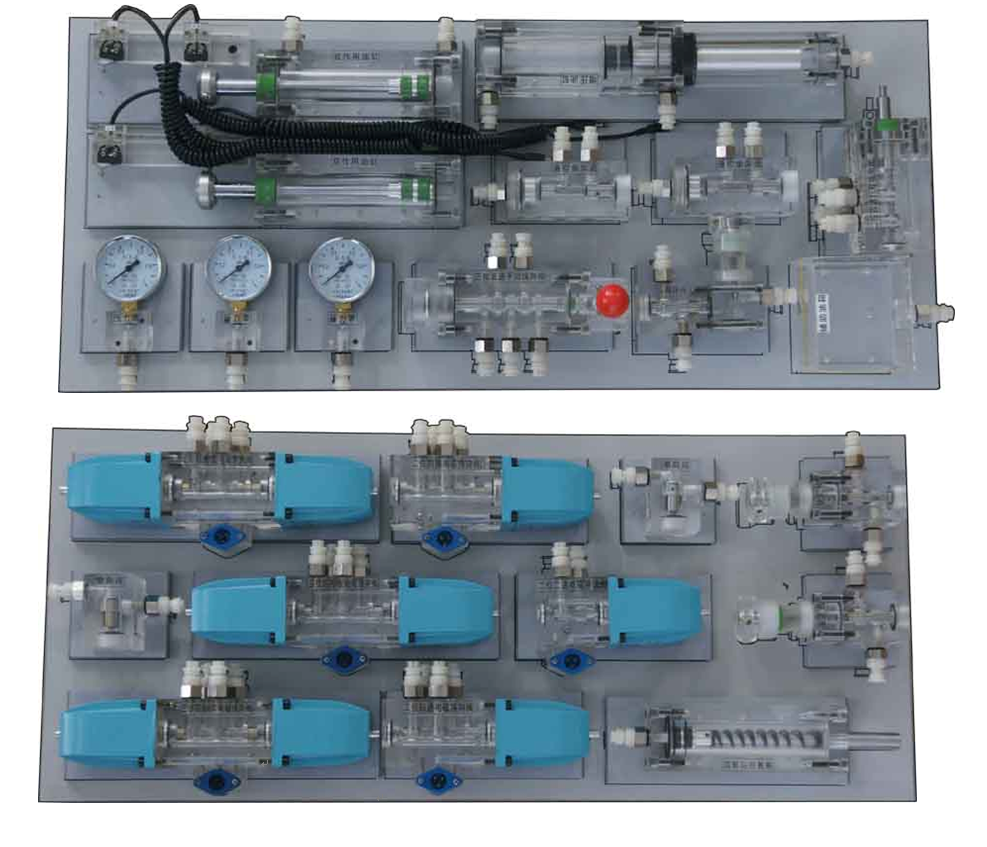

液壓面元件配置板如圖所示：

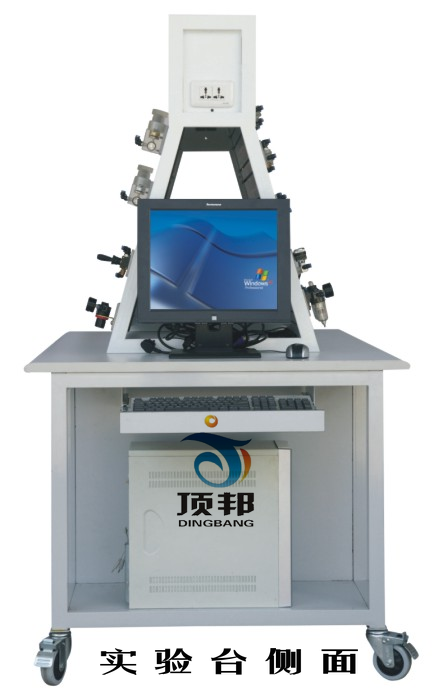

YQPC-T氣動面如圖所示：


計算機另行配置，本設備不包含在內

本產品配有氣動元件固定配置板。上面設計有氣動元件及元件底板位置輪廓圖及氣動元件名稱。各種氣動元件（如氣缸、換向閥、減壓閥等等）均安放在元件固定配置板上的固定位置。防止元件缺失，便于實驗設備的管理。

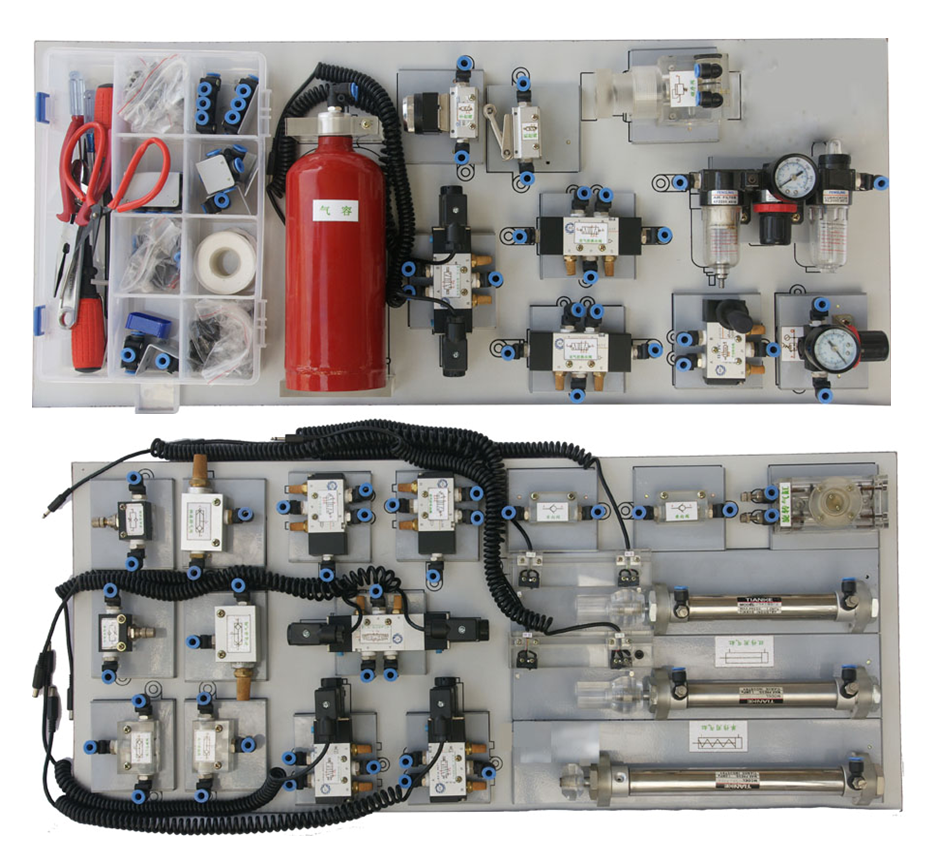

氣動面元件配置板如圖所示：


三、YQPC-T主要技術參數
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸：1600mm×1000mm×820mm（鐵桌）
3．實驗支架尺寸：1140mm×600mm×920mm（鋁槽）
4．PLC可編程序控制器：三菱FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。
5．低噪音空氣壓縮機（MB-550W-9靜音氣泵）：
電源 AC220V 功率：550w 氣罐容積：110L/min

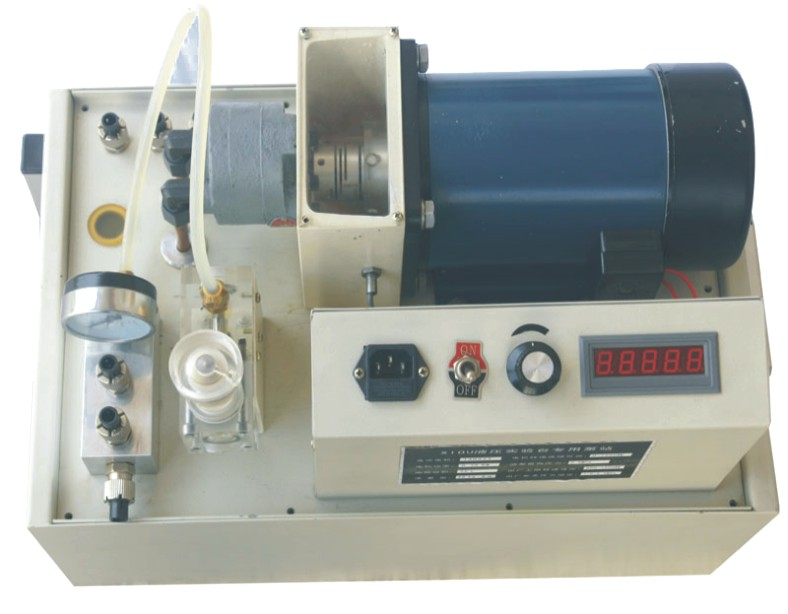

6. 實驗專用齒輪泵站（配數字轉速表）
工作電源：AC：220V
電機功率：750W
電機調速范圍： 0-1500轉/分
油箱容積：25L
安全限速范圍：1000-1500轉/分
油泵輸出最高工作壓力：2.5MPa
安全壓力設定范圍：0.3 - 2.5 MPa
液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

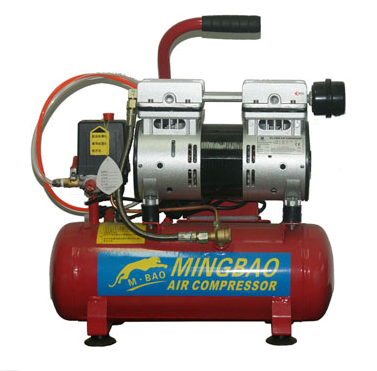

7.空氣壓縮機
電 源：AC 220V 50HZ
電機功率：550w
轉速：1440r/min
氣罐容量：110L/min
氣罐壓力：0.75Mpa
氣罐重量：16Kg

四、實 驗 項 目
（一）、氣動基本控制回路實驗

1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路


（二）、液壓傳動基本回路實驗

1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路
18.用行程換向閥的順序動作回路

五、YQPC-T液壓氣動PLC控制實驗臺配置清單(液壓部分)

序號	分類	項 目	型 號 規 格	數量	備 注
1	泵 站	專用實驗泵站：配直流電機及專用直流電源、油箱、數字轉速表、傳感器、齒輪油泵	本公司設計制造	1臺	配溢流閥、壓力表、溫度液位計、濾油器
2	實 驗 臺	多功能鋼質實驗桌	本公司設計制造	1臺
3		T型鋁槽實驗底板梯形雙立面實驗臺	本公司設計制造	1臺
4		油管放油筒	本公司設計制造	1臺
5		元件固定配置板	本公司設計制造	3塊
6		進油壓力表四通	本公司設計制造	1只	鋁合金、壓力表2.5MPa
7		回油五通	本公司設計制造	1只	鋁合金
8	液 壓 組 合 元 件	雙作用油缸		2只	透明元件+彈簧卡腳鋁底板
9		彈簧回位油缸		1只	透明元件+鋁底板+固定孔
10		增壓油缸		1只	透明元件+鋁底板+固定孔
11		輔助油箱		1只	透明元件+彈簧卡腳鋁底板
12		單向閥		2只	透明元件+彈簧卡腳鋁底板
13		液控單向閥		2只	透明元件+彈簧卡腳鋁底板
14		溢流閥（直動式）		2只	透明元件+彈簧卡腳鋁底板
15		節流閥（直動式）		1只	透明元件+彈簧卡腳鋁底板
16		調速閥		2只	透明元件+彈簧卡腳鋁底板
17		順序閥		2只	透明元件+彈簧卡腳鋁底板
18		減壓閥（先導式）		1只	透明元件+彈簧卡腳鋁底板
19		二位二通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
20		二位四通電磁換向閥		2只	透明元件+彈簧卡腳鋁底板
21		“O”型三位四通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
22		“H”型三位四通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
23		“M”型三位四通電磁換向閥		1只	透明元件+彈簧卡腳鋁底板
24		二位四通行程換向閥		1只	透明元件+彈簧卡腳鋁底板
25		三位五通手動換向閥		1只	透明元件+彈簧卡腳鋁底板
26		壓力繼電器 （0.7MPa 調定,加大彈簧）		1只	透明元件+彈簧卡腳鋁底板
27		壓力表( 1MPa--1只 0.6MPa--2只)		3只	透明元件+彈簧卡腳鋁底板
28		微動行程開關（常開2只+常閉2只）		2+2只	裝在雙作用缸上
29		鋁合金四通		6只
30	附 件	紙巾		2包
31		桌面滴油槽		1個
32		液壓油管	工作壓力:1 MPa	1盤	爆破壓力:2.5 MPa
33		油盤(配濾網)		1個	卸下的液壓元件放油
34		塑料配件盒		1個	放置實驗時裝拆的小零件
35		專用液壓油		20Kg
36	電 器 控 制	電磁閥通用連接線		3根
37		壓力繼電器插頭線		1根
38		直流電源單元		1個
39		PLC 編程器控制單元		1個
40		PLC輸入單元		1個
41		PLC輸出單元		1個
41		繼電器控制單元		1個
42		單元電器連接電纜		3條
43		220V電源線		1條
44		PLC編程通訊電纜(標配:三菱SC-11)		1條	YQPC-T雙面共用一條
45	資料	透明液壓實驗指導書		1冊
46		PLC編程軟件及應用程序光盤	編程軟件及程序	統一	統一提供光盤、自行復制
47	工 具 配 件 盒	專用工具配件盒	300×200×62	1個	菲力格F-300
48		螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字)、 卷筆刀、剪刀、尖嘴鉗(改制)、快速接頭助拔器、記號筆、 活動板手、內六角扳手M4、M5、M6內卡簧鉗、外卡簧鉗、 皮管壓板10只、尼龍管接頭專用扳手		各1只
50		快速接頭15只、 T型螺母30只、f10組合墊圈10只、塑料塞頭30及各種密封圈 (15×f2.4=20只、12×f2.4=20只)		1套
51		內六角螺絲M6×15=20枚 M6×25=20枚 M6×35=8枚M6×45=4		1套

六、YQPC-T液壓氣動PLC控制實驗臺配置清單(氣動部分)

序號	分類	項 目	型 號 規 格	YQPC-T	備 注
1	氣源	靜音空氣壓縮機 220V 550W	MB-550W-9 單頭	1只	110L/min 0.75Mpa
2		氣管	PU氣管6×4	1卷	100米/卷
3	實驗臺	實驗桌(鋼桌)	1500×1000×820mm	1臺
4		實驗支架(鋁槽式)	1140× 600×920mm	1只
5		元件固定配置板		2塊
6	彈 性 插 腳 底 板 組 合 元 件	二位五通手動換向閥	4H210-08	1只
7		單作用缸	QGX25×100	1只
8		雙作用缸	QGX25×100	2只
9		微動行程開關（含連接電纜插頭）	裝在雙作用缸上	4只
10		旋轉氣缸		1只	上海頂邦透明元件
11		單向節流閥	JSC601	7只	裝在各氣缸體上
12		減壓閥（帶壓力表）	AR2000	1只
13		氣容		1只
14		三聯件	AC2000三聯件	1只
15		二位二通單電磁換向閥-配連接線	2V025-08、DC24V	1只
16		二位三通單電磁換向閥-配連接線	3V210-08、DC24V	1只
17		二位五通單電磁換向閥-配連接線	4V210-08、DC24V	2只
18		二位五通雙電磁換向閥-配連接線	4V220-08、DC24V	1只
19		三位五通雙電磁換向閥-配連接線	4V230-08、DC24V	1只
20		二位五通單氣控?fù)Q向閥	4A210-08	2只
21		二位五通雙氣控?fù)Q向閥	4A220-08	2只
22		順序閥	KPSA-8	1只	頂邦透明元件
23		按鈕行程閥(不帶鎖)	MOV-3A	1只
24		或門型梭閥	KS-L8	2只	透明元件
25		快速排氣閥	KP-L8	2只
26		單向閥	KA-L8	2只	頂邦透明元件
27		單向節流閥	RE-02	2只
28		機控行程閥	MOV-2	2只	配件盒內1只
29		氣壓自動開關(0.5-1.0MPa)	壓差調節0.2-0.4MPa	1只
30		雙齒輪齒條同步機構	上海頂邦設計，實驗附件	1付
31	電 器 控 制	PLC直流電源單元（DC：24V）	AC:220V/DC:24V	1只	裝在臺上
32		PLC編程器控制單元(標配三菱FX1s-14MR)	可根據用戶要求配置	1只	裝在臺上
33		PLC電器輸入單元		1只	裝在臺上
34		PLC電器輸出單元	輸出:DC24V	1只	裝在臺上
35		繼電器控制輸出單元	輸出:DC24V	1只	裝在臺上
36		單元電器連接電纜		3條
37		220V電源線		1條
38		墻壁插座（實驗臺上）	二位250V、10A	2只
39		PLC編程通訊電纜(標配:三菱SC-11)	可根據用戶要求配置	1條	YQPC-T雙面共一條
40	資料	實驗指導書		1冊
41		PLC編程軟件及應用程序光盤	可自行復制安裝	統一	統一提供一碟光盤
42	工 具 配 件 盒	專用工具配件盒	300×200×62 mm	1個	菲力格F-300
		螺絲刀6×100(一字、十字),3×80 (一字、十字)、氣管助拔器 活動扳手150×19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀		各1只
		內六角螺絲M6×15=20只，M6×25=20只，鋁槽T形螺母30只Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只 氣孔塞頭25只,生料帶1個,保險絲2.5A 5只,皮管定位壓板4只 Y型減徑三通Ø8-2×Ø6 1只（氣泵上） 微動行程開關（配件）2只、601-Ø6、602-Ø6彎接頭 各1只		1套
