| 處理器 | Rockchip RK3568/RK3568J | ||
| CPU | 四核 Cortex-A55@2.0GHz | ||
| GPU |
•Mali-G52-2EE •OpenGL ES 1.1,2.0,3.2、Vulkan L0,1.1、OpenCL 2.0 |
||
| NPU | 1TOPS,支持 INT8/INT16/FP16/BFP16 混合操作 | ||
| VPU |
硬解碼： ・H.264、H.265、VP9：upto 4096x2304@60fps •VP8：upto 1920xl088@60fps •VClx MPEG-4、MPEG-2、MPEG-1： up to 1920xl088@60fps •H.263： up to 720x576@60fps |
硬編碼： H.264/AVC、H.265/HEVC：up to 1920xl080@60fps |
|
| RAM | 2GB/4GB/8GB DDR4 （標配 2GB） | ROM | 16GB eMMC |
| OS | Linux4.19+Qt5.14、Androidll | 工作電壓 | 5V供電 |
| 接口方式 | 超薄板對板連接器（4*80pin間距0.5mm） | ||
| 工作溫度 | 0°C~+70°C/-40°C~+85°C | 結構尺寸 | 45x70mm |
| 功能 | 數量 | 參數 |
| Display | 3 |
具備3路顯示控制器，支持RGB、LVDS、MIPI DSk HDMkeDP接口中3 路同時輸出。 •RGB：支持RGB888,分辨率可達1280x800； •LVDS：單通道輸出，分辨率可達1280x800,且與MIPI-DSI0通道復用; •MIPI-DSI：單通道輸出分辨率可達1920xl080@60Hz；雙通道輸出分 辨率可達2560*1440@60Hz； •HDMI:分辨率可達1080p@120Hz 或 4096x2304@60Hz； •eDP：支持eDP 1.3,分辨率可達2560xl600@60Hz； |
| Camera | 2 | 支持 1 路DVP接口，1 路4 Lanes MIPI-CSI |
| Audio | 4 | IX 8ch I2S/TDM, 2X2ch I2S, lx8ch PDM |
| SDIO | 2 | SDIO 3.0,數據吞吐量最高可達：104MB/S |
| Ethernet | 2 | 2路GMAC,提供RGMII/RMII接口引出 |
| USB 2.0 | 2 | USB2.0 Host,獨立端口，與USB3.0不復用 |
| USB 2.0 | 2 | 1 路USB 2.0 Host, 1 路USB 2.0 OTG,用于USB 3.0中的2.0通道 當不使用USB 3.0時可作為2路獨立的USB 2.0使用 |
| USB 3.0 | 2 |
1 路 USB 3.0 Host,］路 USB 3.0 OTG |
| SATA | 3 |
數量標注為最大,其共用 SATA 3.0,最高速率6.0Gb/s,支持eSATA 3組SerDes通道。同時僅 可使用3個功能接口。 PCIe 2.1x1,最高速率 5.0Gbps, RC 模式 |
| PCIe2.1 | 1 | PCIe2.1x1，最高速率5.0Gb/s,RC模式 |
| PCIe3.0 | 2 |
PCIe 3.0, lx2Lanes 或 2xlLane,每Lane最高速率8.0Gbps ILane 僅支持 Root Complex(RC)模式 2Lanes支持RootComplex(RC)和 End Point(EP)模式 |
| UART | 10 | 最高速率4Mbps |
| CAN | 3 | 支持CAN-FD和CAN2.0 B |
| SPI | 4 | 支持主從模式，軟件可配置 |
| I2C | 5 | 支持7bits和lObits地址模式,最高速率可達1 Mbit/s |
| PWM | 16 | 32bits定時器/計數器 |
| 功能 | 描述 |
| HDMI2.0 | 分辨率可達1080p@120Hz 或 4096x2304@60Hz |
| eDP | 支持eDP 1.3,分辨率可達2560xl600@60Hz |
| Display LVDS | 單通道輸出，分辨率可達1280x800 |
| LCD |
支持 RGB888,分辨率可達1280x800；與 SPI0、SPI2、UART3、UART4、 UART5、UART7復用，開發板默認為上述功能， 可通過修改軟件設置為RGB功能 |
| MIPI-DSI1 | 單通道輸出分辨率可達1920xl080@60Hz |
| Camera | MIPI-CSI,已適配OV13850 |
| Audio | 1路雙聲道耳機輸出;1路L3W D類功放輸出;1路MIC輸入 |
| TF Card | 支持擴展存儲和燒寫操作系統 |
| Ethernet | 2 路10/100/1000Mbps 自適應網 口，RJ45 引出 |
| 4G/5G | M.2 Key-B,內含USB 3.0/2.0接口，可用于擴展4G/5G模組。 已適配EM05-CE(4G,驅動兼容EC20)、RM500U-CN (5G)驅動 |
| Wi-Fi&BT |
板載AW-CM358SM, 2.4G/5G雙頻Wi-Fi, BT5.0°Wi-Fi功能占用 1 路 SDIO接口；BT功能占用1路UART接口，不支持藍牙音頻 |
| USB 2.0 | 2路USB 2.0 Host, Type-A |
| USB 3.0 | 1 路USB 3.0 Host,Type-A |
| USB2.0OTG | 與USB 3.0同組，可做從模式，用于燒寫操作系統和Android ADB調試 |
| PCIe2.1 | 標準PCIexl插座;此功能引腳可復用為SATA功能,通過修改軟件 |
| PCIe3.0 | 標準PCIe x4插座;可通過軟件配置為2路PCIexl |
| UART | 3路,3.3V TTL電平。通過2.54mm間距排針引出 |
| CAN | 2路,CAN-FD,最高速率5Mbps；帶隔離與ESD防護 |
| SPI | 2路,3.3V TTL電平。通過2.54mm間距排針引出 |
| I2C | 1路,3.3VTTL電平。通過2.54mm間距排針引出 |
| 4G/5G | M.2 Key-B,內含USB3.0/2.0接口，可用于擴展4G/5G模組。 已適配EM05(4G,驅動兼容EC20)、RM500U (5G)驅動 |
| RTC | 板載CR2032電池,斷電保持走時 |
| 按鍵 | 8個:復位，開關機,OTG燒寫，Maskrom, VOL+,VOL-, HOME, ESC |
| Debug | 板載USB轉串口芯片,Type-C接口引出,方便筆記本電腦調試 |
| 電源 | DC 12V輸入 |
| 核心板 | 3568J-C | 1塊 |
| 底板 | 3568-C | 1塊 |
| 液晶模塊 | 7寸MIPI屏1024*600 | 1塊 |
| WiFI天線 | 棒狀24G&5G雙頻，增益5d B,SM A接口， 長度19.5cm | 1個 |
| 散熱片 | 38*38*10mm | 1個 |
| 串口線 | 雙孔交叉線 | 1個 |
| 保修卡 | 1個 | |
| 電源適配器 |
XED-3013S,5.5*2.1mm,AC220V, DC12V,3A,兩端出線，小耳朵 |
1個 |

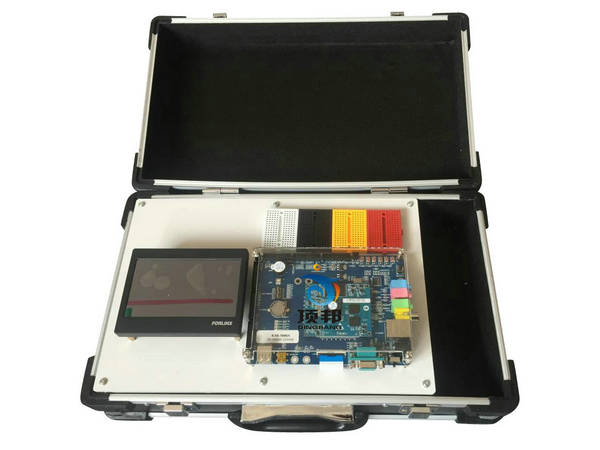

| 實驗箱 | 400*230*120mm | 1個 |
| 5G模塊套餐包 | 1塊 |
| 4G模塊套餐包 | 1塊 |
| 10.1寸LVDS電容液晶模塊 | 1塊 |
