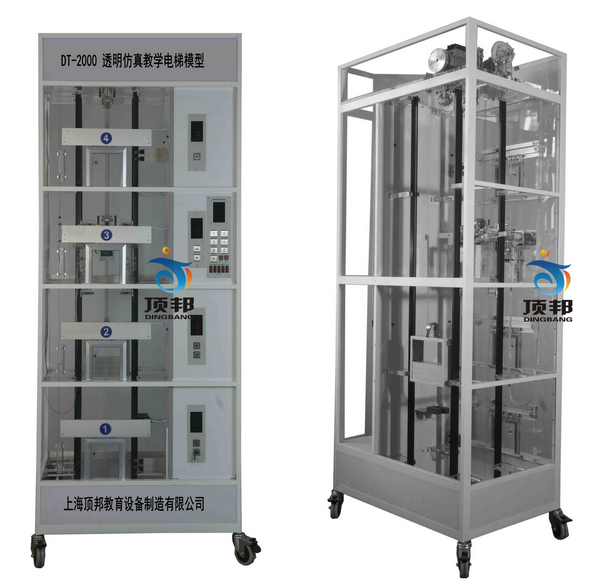

DT-2000 透明仿真教學電梯模型

透明仿真教學電梯模型是根據最常見的升降式電梯結構,采用鋼管焊接一體而成,表面經過磷化噴塑處理、具有良好的結構剛性。為了便于教學,電梯主要機構部件均采用透明有機材料制成 (包括:限速器、轎廂、層門及門廳立面、轎門、轎廂、機房底板、導軌支架……)為了使電梯運行控制更加精密可靠逼真,設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。
本公司設計的透明限速器,能調整到電梯模型實現限速器觸發安全鉗制動所需要的速度,真實演示電梯安全運行保護功能(電梯模型轎廂運行速度低于實際電梯的速度20-30倍)。由于實際電梯無法實現在故障狀態下的超速運行,因此永遠無法真實演示限速器觸發安全鉗制動的安全運行保護功能,讓學生觀察了解安全運行保護機電聯合控制的過程。


六、DT-2000透明仿真教學電梯配置清單
| 序號 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 電梯井道 | 臺 | 1 | |
| 2 | 可編程控制器:三菱FX3GA-60MR | 套 | 1 | 安裝在電氣控制板上 |
| 3 | 松下變頻器:VF200型 | 只 | 1 | 安裝在電氣控制板上 |
| 4 | 到層提示電鈴 | 個 | 1 | 安裝在電氣控制板上 |
| 5 | 曳引電動機 | 臺 | 1 | 安裝在電梯架頂部 |
| 6 | 蝸輪減速器(15 :1) | 臺 | 1 | 安裝在電梯架頂部 |
| 7 | 連軸器 | 只 | 1 | 安裝在電梯架頂部 |
| 8 | 電磁制動器 | 只 | 1 | 安裝在電梯架頂部 |
| 9 | 曳引輪 | 只 | 1 | 安裝在電梯架頂部 |
| 10 | 導向輪 | 只 | 2 | 安裝在電梯架頂部 |
| 11 | 限速器 | 只 | 1 | 安裝在電梯架頂部 |
| 12 | 旋轉編碼器 | 只 | 1 | 安裝在電梯架頂部 |
| 13 | 導軌 | 條 | 4 | 安裝在井道上 |
| 14 | 對重裝置 | 個 | 1 | 安裝在導軌上 |
| 15 | 重塊 | 塊 | 3 | 放在底盤包裝箱內 |
| 16 | 彈簧緩沖器 | 只 | 2 | 安裝在電梯底座上 |
| 17 | 綱絲索 | 根 | 7 | 安裝在井道中 |
| 18 | 限速器鋼索張緊裝置(重塊) | 個 | 1 | 安裝在電梯底座上 |
| 19 | 超載裝置 | 套 | 1 | 安裝在轎廂頂部 |
| 20 | 隨行電纜 | 條 | 1 | 安裝在井道中 |
| 21 | 永磁感應器 | 只 | 1 | 安裝在井道中 |
| 22 | 樓層召喚盒 | 塊 | 4 | 安裝在各樓層外部 |
| 23 | 轎廂內操縱盒 | 塊 | 1 | 安裝在電梯底座外部 |
| 24 | 樓層顯示屏 | 個 | 5 | 安裝在各樓層及底座外部 |
| 25 | 層門機構 | 扇 | 4 | 安裝在各樓層外部 |
| 26 | 轎廂 | 只 | 1 | 安裝在導軌上 |
| 27 | 安全鉗 | 對 | 2 | 安裝在轎廂架底部 |
| 28 | 導靴 | 只 | 2 | 安裝在轎廂架頂部 |

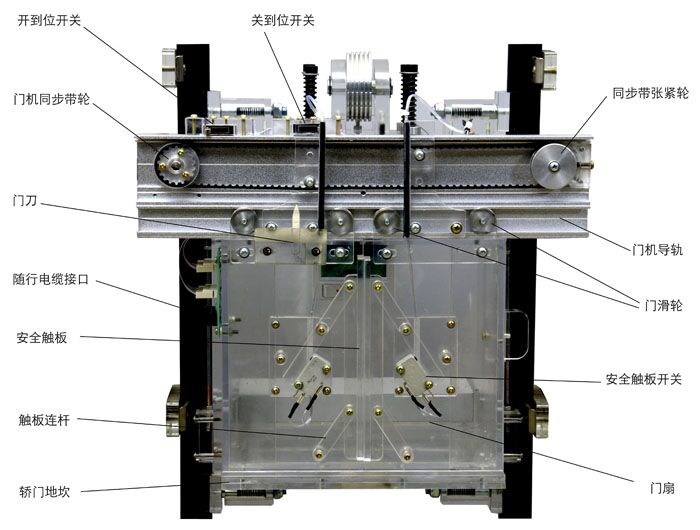

| 29 | 門機裝置 | 套 | 1 | 安裝在轎廂上 |
| 30 | 照明燈 | 只 | 2 | 安裝在轎廂一側 |
| 31 | 風扇 | 只 | 1 | 安裝在轎廂背部 |

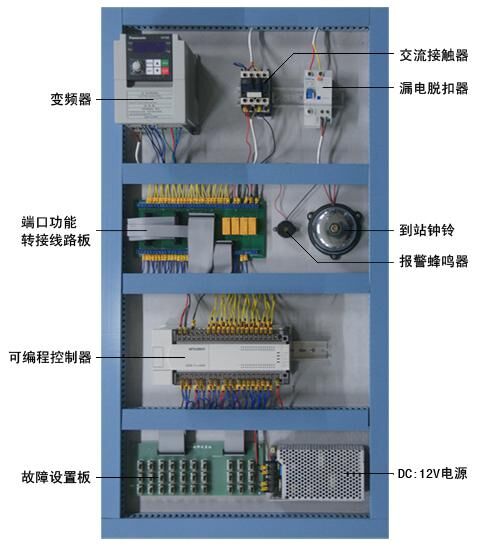

| 32 | 電氣控制板 | 塊 | 1 | 安裝在電梯架一側 |
| 33 | 報警蜂鳴器 | 只 | 1 | 安裝在電氣控制板上 |
| 34 | DC 12V電源 | 塊 | 1 | 安裝在電氣控制板上 |
| 35 | 故障設置板 | 塊 | 1 | 安裝在電氣控制板上 |
| 36 | 交流接觸器 | 只 | 1 | 安裝在電氣控制板上 |
| 37 | 漏電脫扣器 | 只 | 1 | 安裝在電氣控制板上 |
| 38 | 接線板 | 塊 | 1 | 安裝在電氣控制板上 |
| 39 | 極限開關(上、下)、限位開關(上、下) | 只 | 各2只 | 安裝在井道上、下部 |
| 40 | 內六角扳手(M2、M3、M5、M6)、 | 只 | 各1只 | 工具包內 |
| 41 | 活扳手150mm | 把 | 1 | 工具包內 |
| 42 | 軸用擋圈鉗 6# | 只 | 1 | 工具包內 |
| 43 | 尖嘴鉗 | 只 | 1 | 工具包內 |
| 44 | 十字螺絲刀Φ3、Φ6 | 只 | 2 | 工具包內 |
| 45 | 一字螺絲刀Φ3、Φ6 | 只 | 2 | 工具包內 |
| 46 | 502膠水 | 瓶 | 1 | 工具包內 |
| 47 | 常用螺釘 | 枚 | 若干 | 工具包內 |
| 48 | 微動開關 | 只 | 4只 | 工具包內 |
| 49 | 毛巾 | 條 | 1 | 工具包內 |
| 50 | 松下VF200型變頻器變頻器使用手冊 | 冊 | 1 | 工具包內 |
| 51 | 專用通訊電纜 | 條 | 1 | 工具包內 |
| 52 | PLC編程軟件光碟(內含PLC控制參考程序) | 碟 | 1 | 工具包內 |
| 53 | 旋轉編碼器使用說明書 | 冊 | 1 | 工具包內 |
| 54 | 教學電梯使用說明書 | 冊 | 1 | 工具包內 |
