| 型號 | WWGI50 | ||
| 風機輸入?yún)?shù) | |||
| 額定輸入功率 | 10kW | ||
| 額定輸入電壓 | 380Vdc | ||
| 輸入電壓范圍 | 0~600Vdc | ||
| 切入電壓 | 60Vdc（出廠值，60Vdc~360Vdc 可設定） | ||
| 額定輸入電流 | 10Adc | ||
| 手動制動 | 長按按鍵 5s 后完全卸荷，需手動恢復（再次長按5s恢復） | ||
| 空氣開關閉合時，三相交流短路 | |||
| 過電壓制動 | 360Vdc（出廠值，60Vdc~600Vdc可設）達到卸荷電壓時開始PWM逐級卸荷，電壓再升高，20Vdc 時完全卸荷 | ||
| 過風速制動（可選） | 14m/s（0-30m/s 可設定），達到系統設定風速時完全卸荷，10min 后自動恢復 | ||
| 過轉速制動（可選） | 500 轉/分（出廠值，0~1000 轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復； | ||
| 交流輸出參數 | |||
| 電網相位數 | 三相 | ||
| 額定輸出功率 | 10KW | ||
| 額定電網電壓 | 380Vac | ||
| 電網電壓范圍 | 310~450Vac | ||
| 額定電網頻率 | 50Hz | ||
| 工作頻率范圍 | 47~55Hz | ||
| 額定電網輸出電流 | 8A | ||
| 最大輸出電流 | 9A | ||
| 效率 | |||
| 最大轉換效率 | ≥96% | ||
| 保護功能 | |||
| 直流輸入側過壓保護 | 有 | ||
| 交流輸出側過電壓/欠電 壓保護 | 有 | ||
| 交流輸出過頻/欠頻 | 有 | ||
| 直流反接保護 | 有 | ||
| 直流輸入過載保護 | 有 | ||
| 交流短路保護 | 有 | ||
| 浪涌保護 | 有 | ||
| 防孤島效應保護 | 有 | ||
| 過溫保護 | 有 | ||
| 整流方式 | 不控整流 | ||
| 顯示方式 | LCD | ||
| 顯示內容 | 風機電壓、風機電流、風機功率；電網電壓、并網電流、并網功率、累計發電量、故障代碼等 | ||
| 監控模式（可選） | RS232/RS485/GPRS | ||
| 監控內容 | 風機電壓、風機電流、風機功率；電網電壓、并網電流、并網功率、累計發電量、故障代碼等 | ||
| 隔離方式 | 無變壓器 | ||
| 防雷保護 | 有 | ||
| 環境溫度 | -20℃～+60℃ | ||
| 濕度 | 4%～100%，有凝露 | ||
| 噪音 | ≤65dB | ||
| 冷卻方式 | 風冷 | ||
| 安裝方式 | 壁掛式 | ||
| 外殼防護等級 | IP65 | ||
| 產品尺寸(寬×高×深) | 406×540×219mm | ||
| 產品凈重 | 29kg | ||
| 卸荷箱尺寸(寬×高×深) | 390×730×190mm | ||
| 卸荷箱凈重 | 19kg | ||

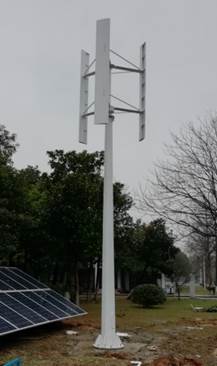

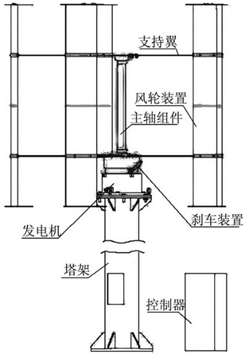

| 型號 | SHF-10000 |
| 額定功率 | 10.0W |
| 最大功率 | 12KW |
| 額定電壓 | 120V/220V/380V |
| 啟動風速 | 2.5m/s |
| 額定風速 | 18m/s |
| 最大風速 | 45m/s |
| 風機凈重 | 350kg |
| 風輪直徑 | 2m |
| 塔架高度 | 9m |
| 葉片高度 | 3.6m |
| 葉片數量 | 4片 |
| 葉片材質 | 鋁合金 |
| 發電機 | 三相交流永磁同步發電機/永磁懸浮發電機 |
| 塔架類型 | 獨立塔架 |
| 保護 | 風機自我轉數保護/電磁制動 |
| 工作溫度 | -40℃-80℃ |

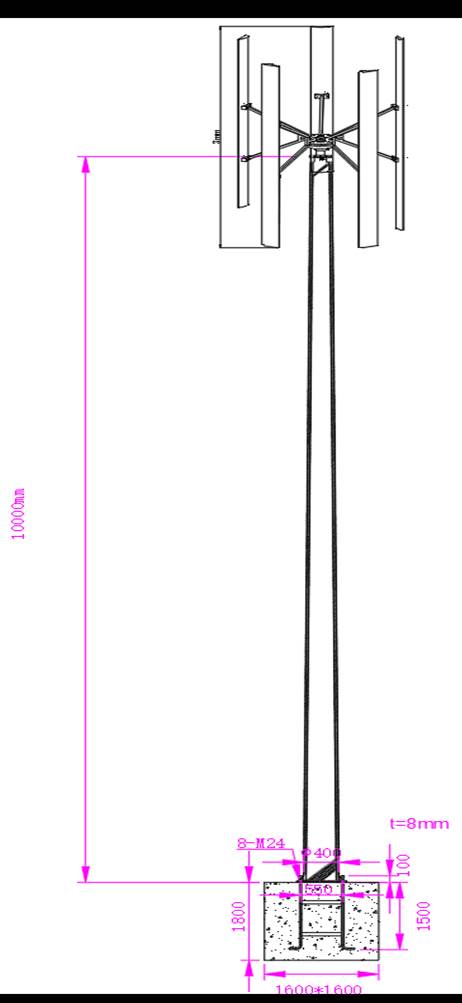

| 型號 | 10KW 塔架 | |
| 塔桿 | 獨立塔桿( m) | 12 |

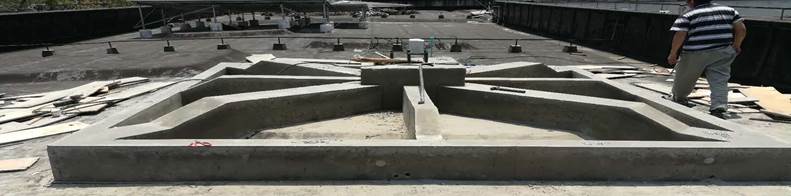

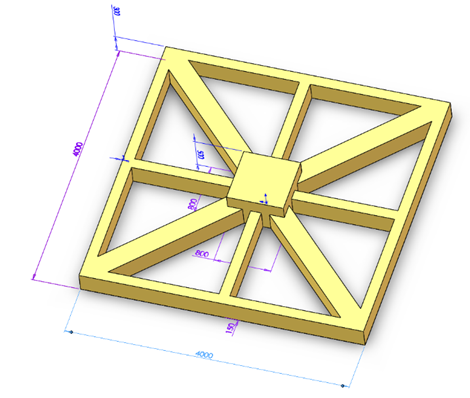

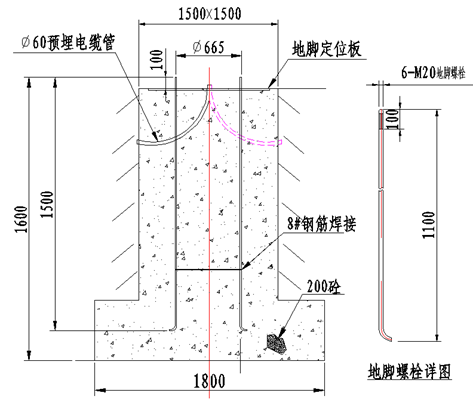

| 地基 | 中心地基( m) | 1.2*1.2*1.5 |

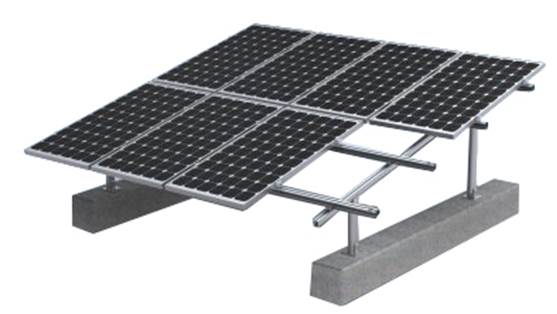

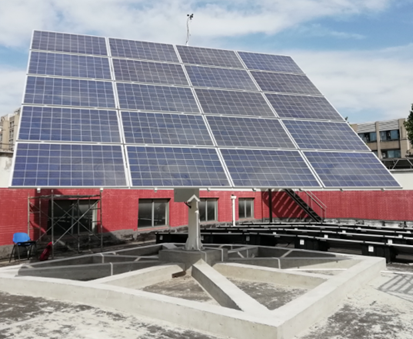

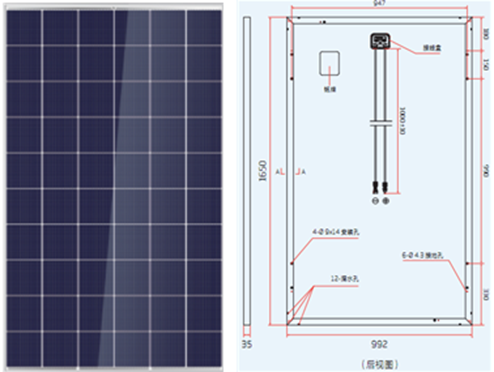

組件型號：ZM260P-29b 多晶
| 光伏側輸入 | |
| 最大輸入功率 (kW) | 10 |
| MPPT 電壓范圍 (V) | 120-850 |
| 輸入電壓范圍 (V) | 100-1000 |
| MPPT 數目 | 2 |
| 交流輸出-并網狀態 | |
| 最大輸出功率 (kW) | 12 |
| 輸出電壓范圍 (V) | 3N-400，324-436，437-460(<10分鐘) |
| 額定電壓 & 頻率 (V/Hz) | 380±2%,50±2% （電網匹配） |
| 輸出功率 (kW) | 額定功率 10.0, 瞬時功率 12.0 |
| 最大輸出電流(A) | 22 三相平衡 |
| 總電流波形畸變率 | ＜3% |
| 孤島保護 | 系統自帶 |
| 功率因子 | (-0.95, +0.95) |

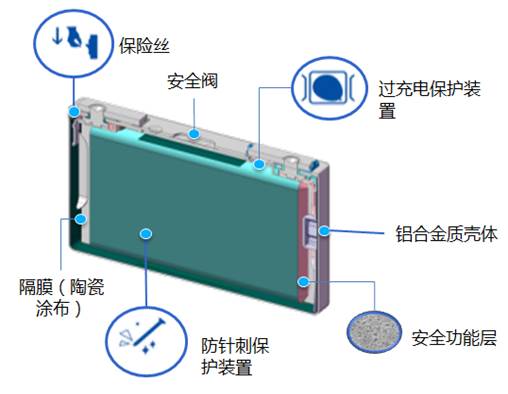

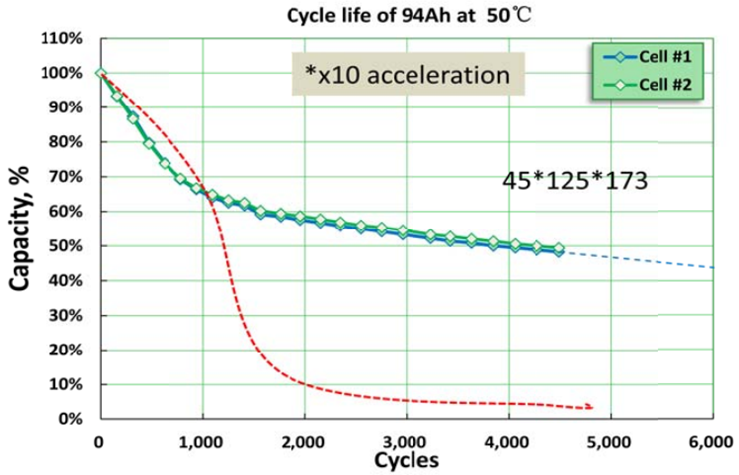

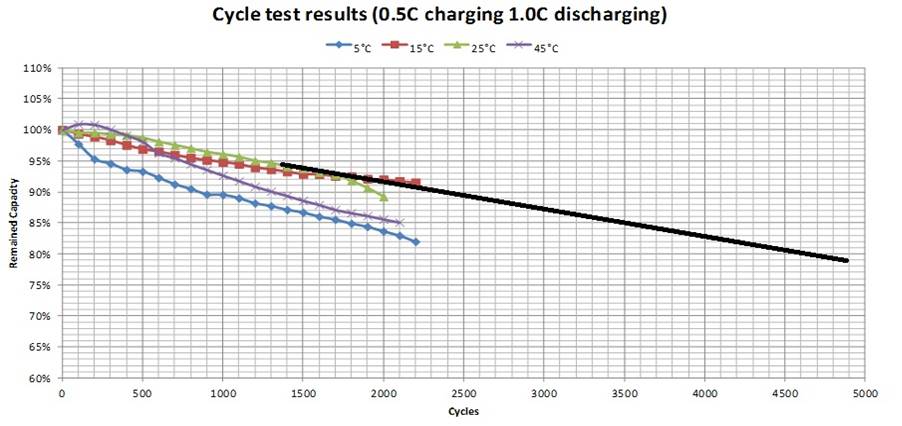

| 序 號 | 項 目 | 參 數 及 要 求 | |
|---|---|---|---|

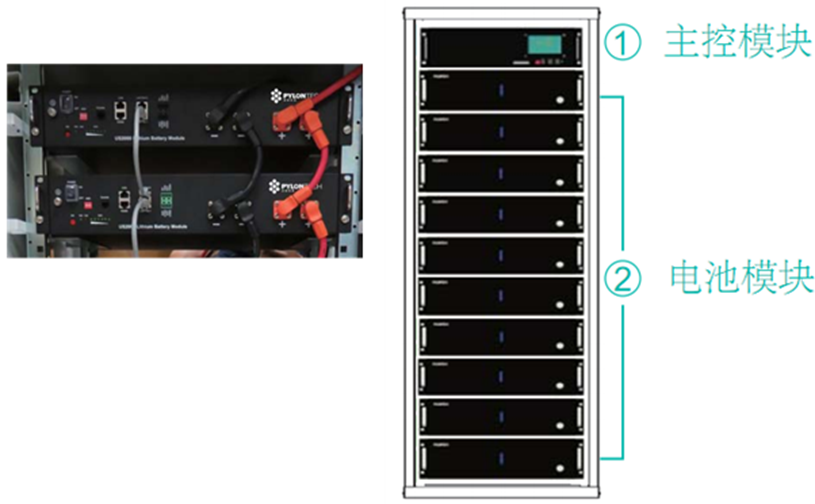

| 1 | 電池信息 | 電池規格型號 | 48V50Ah |
| 2 | 標稱容量 | 50Ah | |
| 3 | 電池模塊標稱電壓 | 50V | |
| 4 | 單體電池標稱電壓 | 3.2V | |
| 5 | 電池模塊的單體組合方式 | 16串 | |
| 6 | 電池模塊重量 | ≈65 | |
| 7 | 充電參數 | 最大充電電流（A） | 50 |
| 8 | 電池模塊充電電壓范圍（V） | 45～54 | |
| 9 | 電池模塊充電截止電壓 | 52.5V～54 | |
| 10 | 標準充電方法 | 20A均充至52.5V-54V浮充 | |
| 11 | 電池模塊充電時間 | 5~6h（20A） | |
| 12 | 放電參數 | 最大放電電流（A） | 100 |
| 13 | 電池模塊放電電壓范圍（V） | 54～45 | |
| 14 | 電池模塊放電截止電壓 | 45V | |
| 15 | 單體電池放電截止電壓 | 2.82V | |
| 16 | 短路保護參數 | 短路保護電流(A) | 250A |
| 17 | 短路保護延遲時間 | 500 | |
| 18 | 短路保護恢復方式 | 連接充電器 | |
| 19 | 自耗及休眠參數 | 工作時電路內部消耗(mA) | ≤70 |
| 20 | 休眠時內部消耗(uA) | ≤2000 | |
| 21 | 外殼 | 外殼材質 | 鍍鋅鋼板,表面噴塑 |
| 22 |
電池組 外形尺寸 |
高度 | 89 |
| 23 | 寬度 | 410(帶掛耳總寬度)，440（箱體） | |
| 24 | 長度 | 410（箱體深度） | |
| 25 | 設備重量 | 24KG （電池） | |
| 26 | 工作及存貯 | 工作溫度 | 充電：0～45℃；放電：-20～60℃ |
| 27 | 存貯溫度 | -10～35℃ | |
| 28 | 相對濕度 | 5%～85% | |
| 29 | 管理系統（BMS） | 管理系統功能 | 單體電壓管理、總電壓管理、充放電溫度管理、充放電流管理、電池均衡管理、過充保護、過放保護、過溫保護、過流保護、短路保護等。 |
| 功能 | System BMS | Rack BMS | Tray BMS | |
| 檢測 | Rack 電壓/電流 | - | ○ | - |
| Cell 電壓/溫度 | - | - | ○ | |
| Module 電壓 | - | - | ○ | |
| 計算 | 容量估計 | ○ | ○ | - |
| 健康狀況估計 | ○ | ○ | - | |
| 功率預測 | ○ | ○ | - | |
| 電阻計算 | ○ | ○ | - | |
| 控制 | 風扇控制 | - | - | ○ |
| 開關控制 | - | ○ | - | |
| 電壓平衡 | - | ○ | ○ | |
| 通信 | CAN | ○ | ○ | ○ |
| RS-485 or Modbus-TCP/IP | ○ | - | - | |

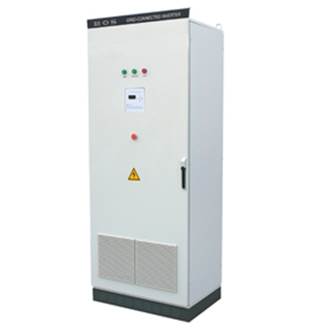

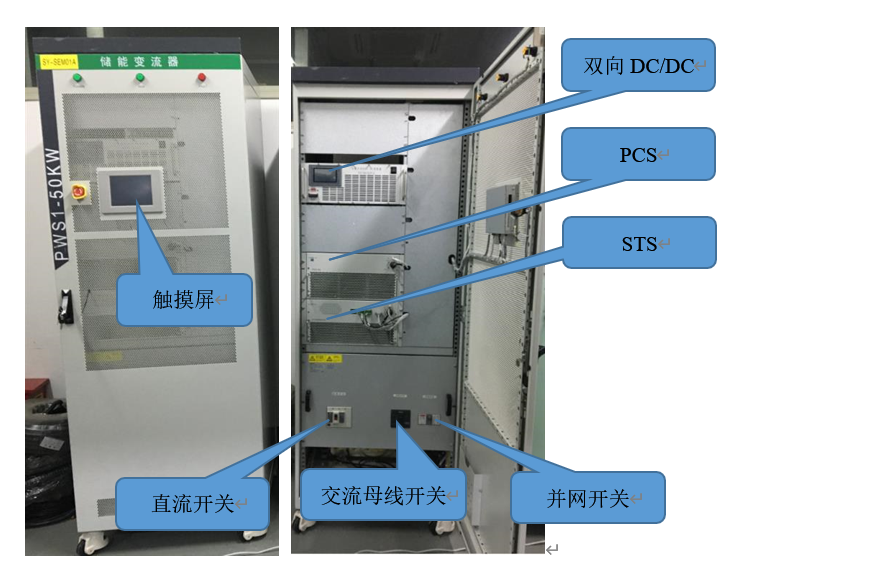

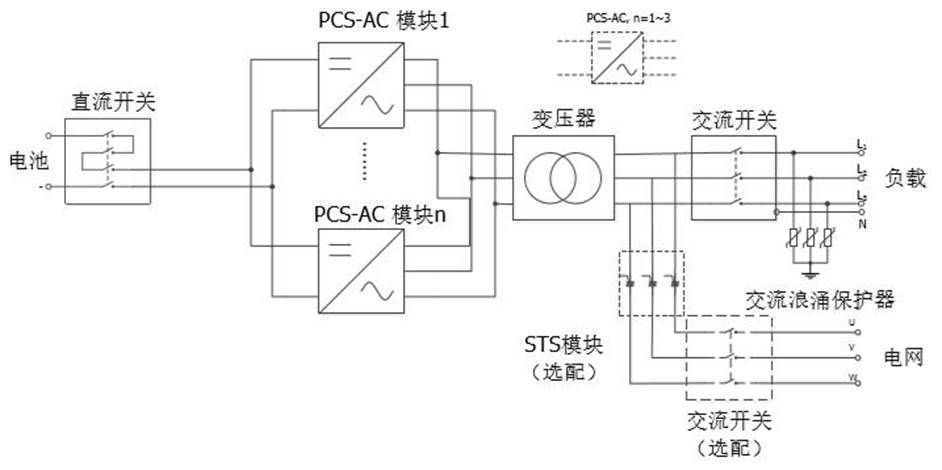

| 產品型號 | PWS1-50K | ||
| 電池側參數 | |||
| 直流電壓范圍 | 500V~850V | ||
| 直流最大電流 | 110A | ||
| 最大直流功率 | 55kw | ||
| 交流并網參數 | |||
| 額定輸出功率 | 50kW | ||
| 額定電網電壓 | 400V | ||
| 電網電壓范圍 | ±15% | ||
| 電網頻率范圍 | 50Hz/60Hz | ||
| 電網頻率范圍 | ±2.5Hz | ||
| 交流額定電流 | 72A | ||
| 輸出THDi | ≤3% | ||
| 并網功率因數 | -1~+1 | ||
| 交流離網參數 | |||
| 交流離網電壓 | 400V | ||
| 交流電壓可調節范圍 | ±10% | ||
| 交流離網頻率 | 50Hz/60Hz | ||
| 離網輸出THDu | ≤2%（線性負載） | ||
| 系統參數 | |||
| 整機最高效率 | 97.3% | ||
| 接線方式 | 三相三線 | ||
| 隔離方式 | 工頻隔離 | ||
| 冷卻方式 | 強制風冷 | ||
| 噪聲 | 70dB | ||
| 溫度范圍 | -20℃~50℃ | ||
| 防護等級 | IP20 | ||
| 海拔 | 3000M | ||
| 濕度范圍 | 0~95% | ||
| 尺寸 | 800*2160*800 | ||
| 重量 | 465kg | ||
| 通訊方式 | |||
| 顯示 | 觸摸屏 | ||
| 上位機通信方式 | ModBusTCP/IP | ||
| 通信接口 | 網口、RS485、CAN | ||
| 環境溫度T | 逆變器運行工況 |
| T≤50℃ | 逆變器可長期運行于1.1倍過載工況 |
| 50℃<T≤55℃ | 逆變器按10kW/℃的斜率降額運行 |
| 55℃<T≤65℃ | 逆變器按50kW/℃的斜率降額運行 |
| T>65℃ |
逆變器進入保護模式； 待環境溫度降到 55℃以下時，逆變器將自動重啟運行。 |
當儲能逆變器處于防孤島效應保護的狀態時，儲能逆變器內部的高電壓仍然存在，若進行檢修和維護操作，務必進行關斷空開，放電處理。確認安全后方可操作。

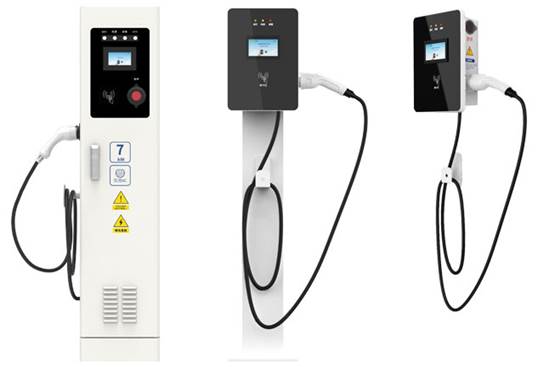

| 詳細規格 | 產品型號 | ACL007A |
| 充電設備 | 安裝方式 | 立式 |
| 設備尺寸 | 724*215*1500 | |
| 走線方式 | 下進下出 | |
| 輸入電壓 | AC220V±15% | |
| 輸入頻率 | 50±3Hz | |
| 輸出電壓 | AC220V±15% | |
| 最大輸出電流 | 32A | |
| 線纜長度 | 4m | |
| 計量精度 | 1 級 | |
| 電氣指標 | 限流保護值 | ≥110% |
| 穩壓精度 | / | |
| 穩流精度 | / | |
| 紋波系數 | / | |
| 效率 | / | |
| 功率因數 | / | |
| 諧波含量 THD | / | |
| 功能設計 | 人機界面 | 4.3寸LCD顯示觸摸屏 |
| 充電模式 | 自動充滿/定電量/定金額/定時間 | |
| 充電方式 | 刷卡充電、掃碼充電 | |
| 支付方式 | 刷卡支付、掃碼支付 | |
| 聯網方式 | 以太網 3/4G | |
| 安全設計 | 安規標準 | GB/T20234、GB/T18487、GB/T27930、NB/T33008、NB/T33002 |
| 安全功能 | 過壓保護、欠壓保護、過載保護、短路保護、接地保護、過溫保護、低溫保護、防雷保護、急停保護、漏電保護 | |
| 環境指標 | 工作溫度 | -25℃~+55℃ |
| 工作濕度 | 5%~95%無凝霜 | |
| 工作海拔 | ≤2000m | |
| 防護等級 | IP54 | |
| 冷卻方式 | 自然冷 | |
| 噪聲控制 | ≤60dB | |
| MTBF | 100,000 小時 |
| 級別 | 內容 | 備注 |
| 中級 | PLC工作原理控制、程序的執行過程、電動機的起停控制、電動機的正反轉控、電動機循環正反轉控制、三速電動機控制 | |
| 高級 | 星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制 | |
| 技師 | 電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作 | |
| 綜合 | 手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床 |

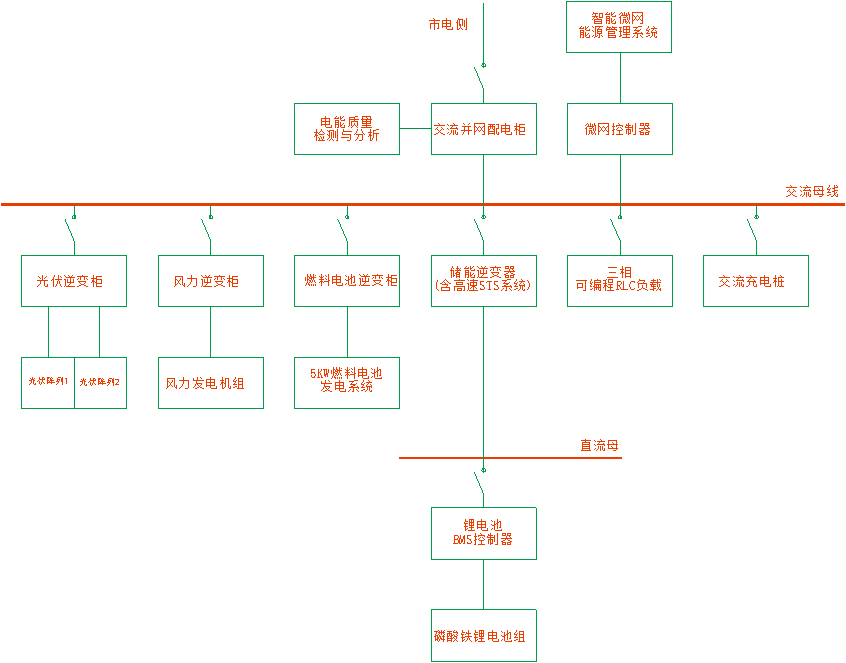

| 序號 | 設備名稱 | 數量 |
| 1 | 20KW風光儲智能微網實訓主系統 | 1 |
| 2 | 20KW風光儲智能微網實訓系統配套設備 | 1 |
| 3 | 50KW 儲能雙向變流裝置 | 1 |
| 4 | 交流配電柜 | 1 |
| 5 | 工控電腦（監控用） | 1 |
| 6 | 7KW交流充電樁系統 |
2 |
