DB-JDW12 中央空調實訓考核裝置（網絡型）
一、產品概述
DB-JDW12型中央空調實訓考核裝置（網絡型）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、具有自動溢水保護系統
（二）配置
1、電氣參數
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、系統對象配置

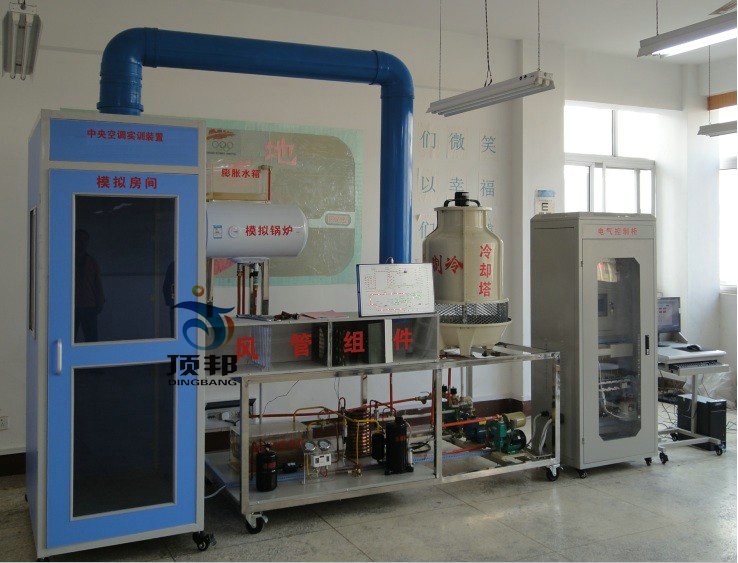

設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、電加熱器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（1）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器：三菱FR-S540E-0.75K-CH
5、觸摸屏：5.7英寸彩色觸摸屏
（2）軟件配置
2、PLC編程軟件，配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件。

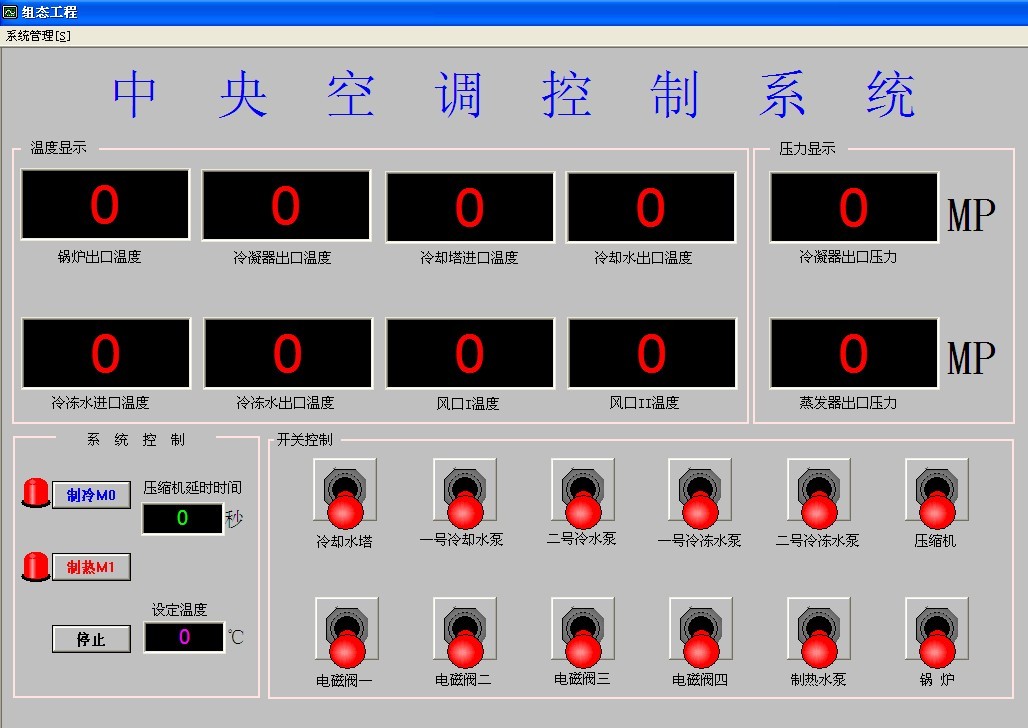

（3）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
（1）通訊配置
可以實現多臺電腦聯網控制系統。
（2）工具儀表配置
1、品牌臺式微機1臺 （校方自備）
2、數字萬用表1個
3、裝配工具1套
(三)、中央空調配置清單
| 編號 | 名稱 | 單位 | 數量 | 詳細參數指標 |
| 1 | 壓縮機 | 臺 | 1 | 2HP R22 50HZ 220V |
| 2 | 起動器 | 只 | 1 | 50UF |
| 3 | 儲液器 | 個 | 1 | R22 1KG |
| 4 | 冷凝器 | 只 | 1 | 螺旋式 |
| 5 | 手閥 | 只 | 2 | 1/4 |
| 6 | 高低壓表 | 只 | 2 | 低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa |
| 7 | 膨脹閥 | 只 | 1 | RF22 Φ3 -60℃～10℃ |
| 8 | 風機 | 個 | 1 | ～220V |
| 9 | 風管組件 | 套 | 1 | 內裝過濾器、蒸發器、風機等 |
| 10 | 熱水泵 | 臺 | 2 | ～220V 50HZ 300W 揚程35米 |
| 11 | 冷水泵 | 臺 | 2 | ～220V 50HZ 370W 揚程32米 |
| 12 | 電磁閥（液） | 只 | 1 | Ф10m 220V |
| 13 | 蒸發器 | 只 | 1 | 螺旋式 |
| 14 | 過濾器 | 個 | 1 | Ф10 R22 |
| 15 | 視液鏡 | 個 | 1 | Ф10 |
| 16 | 溫控器 | 只 | 1 | ～220V 50HZ設定溫度范圍：5℃~35℃ |
| 17 | ||||
| 18 | 熱電偶 | 只 | 8 | K型 |
| 19 | 工作原理模擬演示板 | 塊 | 1 | 彩色LED動態演示 |
| 20 | 模擬房間 | 套 | 1 | 1200mm×1200mm×1800mm |
| 21 | 模擬鍋爐 | 套 | 1 | 40L 1500W內膽額定壓力0.7mpa |
| 22 | 冷卻塔 | 個 | 1 | 3T |
| 23 | 水箱 | 套 | 2 | 透明 |
| 24 | 支撐框架 | 套 | 1 | 鋼質 |
| 25 | 控制柜 | 臺 | 1 | 內裝PLC、變頻器、交流接觸器、控制開關等 |
| 26 | 連接線 | 條 | 1 | 航空插 |
| 27 | 考核軟件 | 套 | 1 | 中央空調控制實訓，可設置15個故障 |
| 28 | 實驗操作指導書 | 套 | 1 | |
| 29 | 電腦小推車 | 張 | 1 | 噴塑鋼結構 |
| 30 | PLC | 臺 | 1 | FX2N-48MR |
| 31 | 變頻器 | 臺 | 1 | 三菱FR-S540-0.75K-CH |
| 32 | 觸摸屏 | 臺 | 1 | 5.7英寸彩色觸摸屏 |
| 33 | 溫度采集模塊 | 塊 | 2 | 三菱FX2N-4AD |
| 34 | 壓力采集模塊 | 塊 | 1 | 三菱FX2N-2AD |
| 35 | 變頻調速模塊 | 三菱FX2N-2DA | ||
| 36 | 壓力傳感器 | 個 | 2 | 量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa |
| 37 | 服務器 | 套 | 1 | 16口，網絡 |
| 38 | 智能答題系統 | 套 | 1 | 含學生答題器及網絡安裝 |
| 39 | 贈送裝配維修工具1套 | 套 | 1 | 一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等 |
| 40 | 萬用表 | 只 | 1 | 數字 |

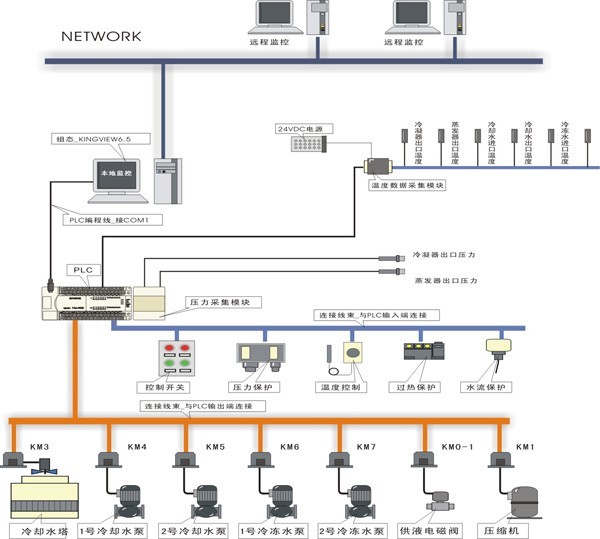

(四)、DB-JDW12型中央空調實訓考核臺（網絡型）系統構成圖
