制冷空調實驗裝置，中級制冷工技能實訓裝置
2025-05-10 09:48

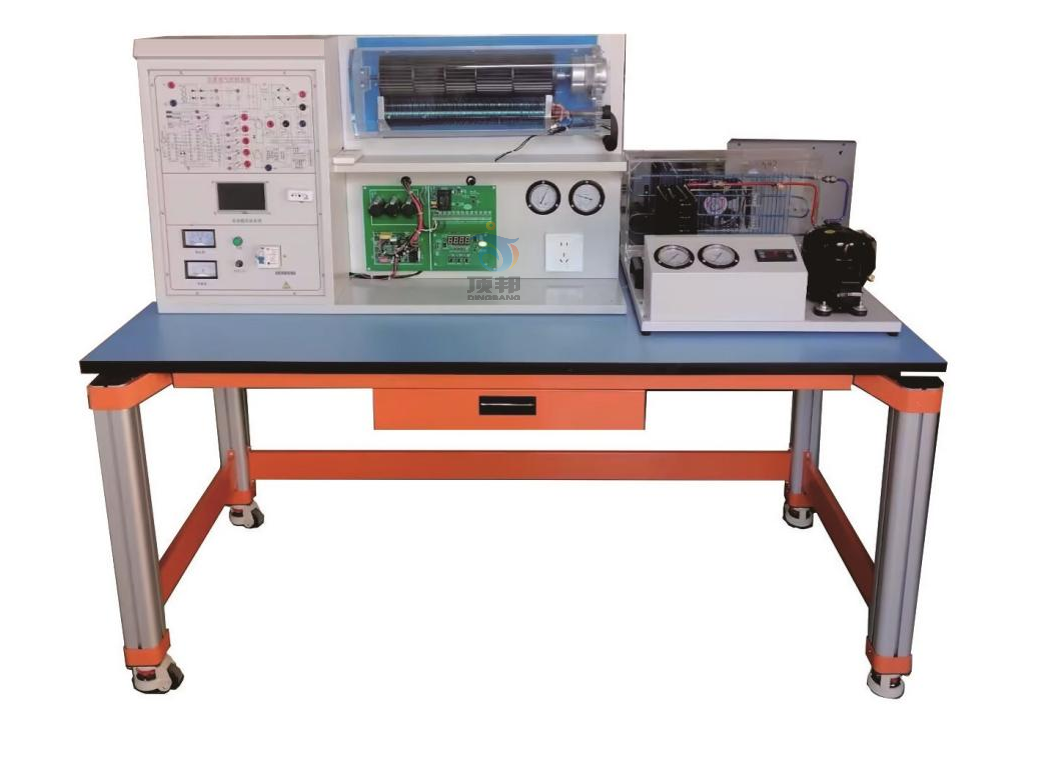

DB-JD144 中級制冷工技能實訓裝置
一、產品概述1、 中級制冷工技能實訓裝置是專門為職業院校中級工制冷類相關專業而研制的實訓裝置，根據制冷類行業中級式特點，針對制冷電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對制冷系統安裝、維護，維修、調試、電氣接線、工況調試、故障診斷與維修等綜合職業能力。
2 學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算 、組件效率的計算、 學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
1、輸入電源：單相三線 AC220V±10% 50Hz。
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）。
3、設備容量 ： ≤1.5KVA。
4、制冷劑： R410、R600a。
5、外形尺寸（大約）1600mm×700mm×1350mm。
三、功能特點
*1、中級制冷工技能實訓裝置由直流變頻空調壓縮機、電子膨脹閥、制冷流量自動控制系統組成。
1）4.3寸觸摸屏調節直流壓縮機變頻頻率、變頻調節控制、頻率顯示，可以完成變頻頻率變化實驗。
2）12路4.3寸觸摸屏溫度測控系統組成從而可實現過熱度、過冷度控制數據實驗。可以顯示控制界面上。
3）29 路參數控制參數設置/查詢：控制器內所有與控制相關的數據可以修改。
2、制冷管道安裝、制冷系統電氣接線、管道壓力檢漏、系統抽真空、 充注制劑與運行調試于一體。
3、中級制冷工技能實訓裝置根據分體式空調器控制電路原理，考核板上印有 分體式空調器電氣控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理。
4、中級制冷工技能實訓裝置整體采用開放式和拆裝式結構設計，學員能夠在該裝置上反復進行系統任意擺放、組裝、焊接、管道制作訓練。可以完成管道工藝技術、彎曲制作，制冷系統保壓檢漏方法，銅-管、銅-鐵管道焊接流程工藝、系統抽真空工藝，空調、冰箱加注制冷劑任務實驗。
* 5、該裝置是根據直流變頻分體式空調器、風冷冰箱控制電路、作為實訓考核對象，能 使學生熟練掌握空調器控制電路、基本原理及維修技術 。
6、冰箱：冰箱為無霜風冷式設計。
7、可以利用數據以蒸發器（冷凝器）熱平衡法進行制冷量計算。
8、R01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP下載安裝后再添加設備進行操控使用。可視化配網，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活APP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確保控制安全。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
*4）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
8）APP報表功能：可以提供日報表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
10）TFT真彩屏IPS高清顯示，
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
12）電壓：支持電壓220V50HZ/380V50HZ.
*13）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示。
*14）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件
四、空調系統組成
*1、中級制冷工技能實訓裝置：桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上。
2、電源模塊：包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只。
3、空調外機：由制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥、管路1套、制冷系統管路1套 2只（3.8 MPa）壓力表組成。
*4、控制平臺:面板上噴繪有電路原理圖，主要位置安裝有測試點，可以有儀表測量其工作狀態，用以判斷診斷電氣故障位置。
5、空調室內機：內機為一體化成型透明有機玻璃外殼，可清晰的看到內機結構，包括風筒、電機、蒸發蒸發器。
風機結構模式：五線電機、三速可調。
- 送風模式：采用標準的風筒送風模式。
- 蒸發器（面積0.8M2）
包括三個主要由四套系統相互配合完成制冷壓縮機變頻實驗，制冷劑流量調節實驗、數據參數調節實驗。
- 直流變頻壓縮機變頻系統、20-100HZ,（觸摸屏控制）
- 2）制冷流量自動控制系統，支持29路數據修改控制。（觸摸屏控制）
- 3）觸摸屏4.3寸智能制冷壓縮機控制系統、（觸摸屏控制）
- 4）12路4.3寸路溫度測量模塊、（觸摸屏控制）
1）冰箱模塊：整體采用開放式和拆裝式結構設計，由制冷壓縮機、制冷過濾器、液視鏡、風機手閥組成，能使學生在該裝置上能夠反復對進行系統任意、放置、組裝、焊接、管道制作訓練。
2）制冷制冷系統500MM*500MM*300mm：管路、壓縮機、蒸發器、冷凝器、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
3）模擬冰箱箱體：內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括蒸發器、溫控制器。
五、中級制冷工技能實訓裝置配置表：
| 序號 | 設備名稱 | 單位 | 數量 | 備注 | |
| 1 | 實訓桌 | 套 | 1 | 鋁合金實訓臺，鋁材 1500MM*700*1350MM | |
| 2 | 實訓臺 | 套 | 1 | 板金結構 | |
| 3 | 電源及儀儀面板 | 套 | 1 | 包括漏電短路器，電壓表（0～250V） 1只，（0～5A）1 只、電源插座，安全連線等。 | |
| 4 | 室內控制板 | 套 | 1 | 包括控制板， 空調遙控器 | |
| 5 | 空調外機 | 套 | 1 | 含直流壓縮機，閥門液視鏡、過濾器四通閥、冷凝器 | |
| 6 | 透明外殼室內機 | 套 | 1 | 蒸發器，透明室內機，風機，卷風筒、透明外殼 | |
| 7 |
直流變頻控制系統 |
套 | 1 | 觸摸屏、直流壓縮機控制器、12路溫度測控模塊、電子膨脹閥控制器 | |
| 8 | 冰箱系統 | 套 | 1 | 含壓縮機，閥門液視鏡、過濾器、冷凝器 | |
| 9 | 模擬冰箱 | 套 | 1 | 含有機玻璃箱、蒸發器，透明室內機、溫控器、接頭 | |
| 10 | 變頻驅動板 | 套 | 1 | 直流變頻（觸模屏控制） | |
| 11 | 凳子 | 個 | 2 | 選配 | |
| 12 | 柜子 | 個 | 1 | 選配 | |
| 13 | 實驗指導書 | 本 | 1 | ||
| 工具配置 | |||||
| 1 | 割刀 | 1 | CT23 | ||
| 2 | 活動扳手 | 把 | 1 | 300MM、200MM | |
| 3 | 脹管器 | 只 | 1 | 2000型 | |
| 4 | 維修雙表 | 套 | 1 | CT-536 | |
| 5 | 真空泵 | 臺 | 1 | 2臺臺配1套 | |
| 6 | 小型焊具 | 套 | 1 | 2臺臺配1套 | |
| 7 | 內六角扳手 | 把 | 4號、 | ||
| 8 | 彎管器 | 把 | Φ6、Φ8、Φ10 | ||
| 9 | 轉換接頭 | 只 | 2 | ||
八、中級制冷工技能實訓裝置項目內容
（一）管道、電氣實訓部分
1、制冷工專用工具的使用。
2、制冷系統管道折彎、焊接、擴口、組裝。
3、410A空調制冷系統的保壓、檢漏與制冷劑加充。
4、直流變頻空調控制電路電氣分析與故障排除。
5、無霜冰箱制冷系統的保壓、檢漏與制冷劑加充。
6、無霜冰箱抽真空實訓。
7、無霜冰箱電路電氣連接。
（二）制冷工實驗內容
1、設定壓縮機吸氣溫度過高、過低時，制冷系統制冷劑調節變化實驗。
2、設定壓蒸發溫度過高、過低時，制冷系統制冷劑調節變化實驗。
3、設定冷凝溫度過高、過低時，制冷系統制冷劑調節變化實驗。
4、過熱度控制設定數據實驗時，主要數據系統制冷制熱熱的影響。
5、蒸發器（冷凝器）熱平衡法進行制對空調冷量計算。
6、外風機故障，壓力升高
7、內風機故障。低壓過低
8、傳感器故障、系統不工作
9、頻率過高時系統的運行故障
10、410制冷劑過多過少故障
11、節流閥過大故障和調節實驗
12、電子膨脹閥開度過小故障。和調節實驗
13、四通閥故障：熱泵功能停機
14、冰箱結霜過多故障
15、蒸發風機不工作故障
16、制冷劑過多，壓縮機故障
*五、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
