主頁 > 產品介紹 > 液壓實驗臺 > 挖掘機透明液壓PLC控制實訓裝置 2025-09-11

[規格型號]：	DB-YYCC
[產品名稱]：	挖掘機透明液壓PLC控制實訓裝置
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

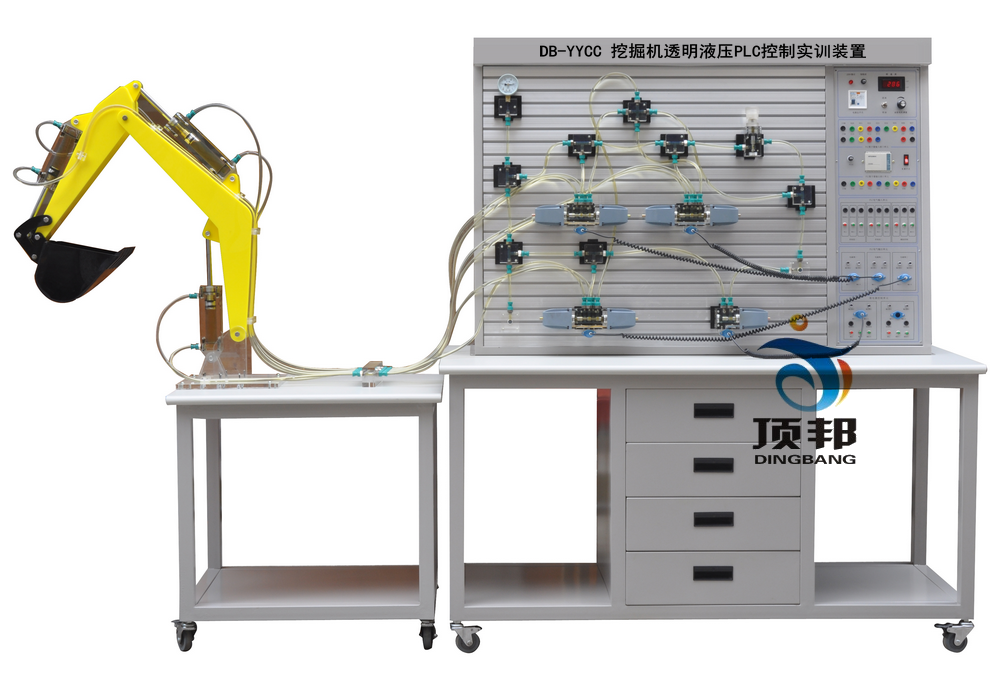

DB-YYCC 挖掘機透明液壓PLC控制實訓裝置

一、特點：
1、挖掘機透明液壓PLC控制實訓裝置在原有透明液壓PLC控制實訓裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。
2、挖掘機透明液壓PLC控制實訓裝置可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
3、挖掘機透明液壓PLC控制實訓裝置主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

二、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.5-1.3Mpa (油泵最高壓力：Pmax＝2.5Mpa)
5、電磁換向閥：AC220V 吸力3Mpa
6、實訓臺外型尺寸：1500mm×650mm×1750mm
7、挖掘機實訓臺挖掘動作時總外型尺寸：1850mm×650mm×1850mm

三、主要功能：
1、真實演示挖掘機工作裝置的挖掘、卸料、提升等動作；
2、了解挖掘機液壓系統組成及工作原理，各元件內部結構及工作過程；
3、進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗；
4、進行挖掘機液壓系統壓力、流量等參數的測量實驗。
5、 PLC控制演示挖掘機的挖掘、卸料、提升等動作；
四、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、液壓挖掘機液壓回路。
23、PLC編程軟件學習和使用。
24、PLC與計算機的通訊，在線調試、監控。
25、PLC控制的液壓基本回路實訓（優化控制）。

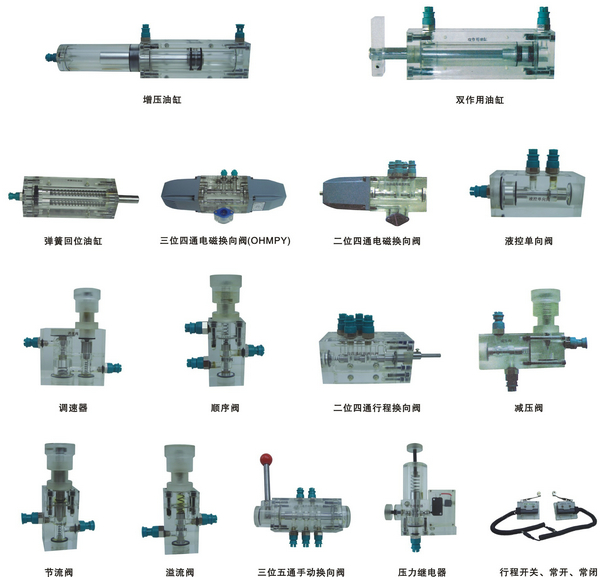

五、液壓元件

六、挖掘機透明液壓PLC控制實訓裝置清單

序號	名稱	型號	數量
1	實訓桌		1張
2	實訓臺		1臺
3	PLC主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	電機	1102YT102	1臺
8	齒輪油泵	CB-B6	1個
9	油箱		1個
10	舉升油缸	透明元件	1只
11	彎臂油缸	透明元件	1只
12	挖斗油缸	透明元件	1只
13	彎臂	有機玻璃加工件	1個
14	直臂	有機玻璃加工件	1個
15	挖斗	有機玻璃加工件	1個
16	底座支架	有機玻璃加工件	1套
17	連桿	有機玻璃加工件	1套
18	連接件	加工件	1套
19	皮管連接模塊	透明有機玻璃加工件	1只
20	雙作用油缸（帶行程撞塊）	透明元件	2只
21	二位二通電磁換向閥	透明元件	1只
22	二位四通電磁換向閥	透明元件	2只
23	三位四通電磁換向閥	（O型）透明元件	3只
24	三位四通電磁換向閥	（H型）透明元件	1只
25	三位四通電磁換向閥	（M型）透明元件	1只
26	彈簧回位油缸	透明元件	1只
27	增壓油缸	透明元件	1只
28	輔助油箱	透明元件	1只
29	單向閥	透明元件	2只
30	液控單向閥	透明元件	2只
31	溢流閥（直動式）	透明元件	2只
32	溢流閥（先導式）	透明元件	1只
33	節流閥（直動式）	透明元件	1只
34	調速閥	透明元件	2只
35	順序閥	透明元件	2只
36	減壓閥	透明元件	1只
37	二位四通行程換向閥	透明元件	1只
38	三位五通手動換向閥	透明元件	1只
39	壓力繼電器	透明元件	1只
40	壓力表	透明元件	3只
41	三通接頭	透明元件	7只
42	四通接頭	透明元件	3只
43	行程開關（常開）		2只
44	行程開關（常閉）		2只
45	透明液壓皮管		20米
46	油盤		1只
47	液壓油	L-HL46號	5kg
48	電磁閥通用連接線		3條
49	壓力繼電器插頭線		1條
50	編程電纜（適配器）	三菱	1條
51	工具箱		1個
52	螺絲刀（一字、十字）	工具	2把
53	剪刀		1把
54	活動板手		1把
55	尖嘴鉗		1把
56	內六角扳手M5		1把
57	內六角扳手M6		1把
58	內卡簧鉗		1把
59	外卡簧鉗		1把
60	各種密封圈		1袋
61	快速油接頭		5只
62	實訓使用說明書		1冊
63	光盤（三菱PLC編程軟件與控制程序）		1盤

友情提示：

1、貨品驗收：閣下收貨時請檢查挖掘機透明液壓PLC控制實訓裝置的貨品外觀，核實挖掘機透明液壓PLC控制實訓裝置的數量及配件，拒收處于受損狀態的挖掘機透明液壓PLC控制實訓裝置；

2、質保：頂邦將為閣下提供挖掘機透明液壓PLC控制實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對挖掘機透明液壓PLC控制實訓裝置的免費維修，超出條件承諾時提供對挖掘機透明液壓PLC控制實訓裝置的有償維修；

3、退換貨：閣下單方面原因導致的挖掘機透明液壓PLC控制實訓裝置選型錯誤或挖掘機透明液壓PLC控制實訓裝置購買數量錯誤，造成挖掘機透明液壓PLC控制實訓裝置的退換貨要求，將不被接受；

4、貨期：挖掘機透明液壓PLC控制實訓裝置的發貨期為參考值，如您需要了解挖掘機透明液壓PLC控制實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對挖掘機透明液壓PLC控制實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關挖掘機透明液壓PLC控制實訓裝置的咨詢。
